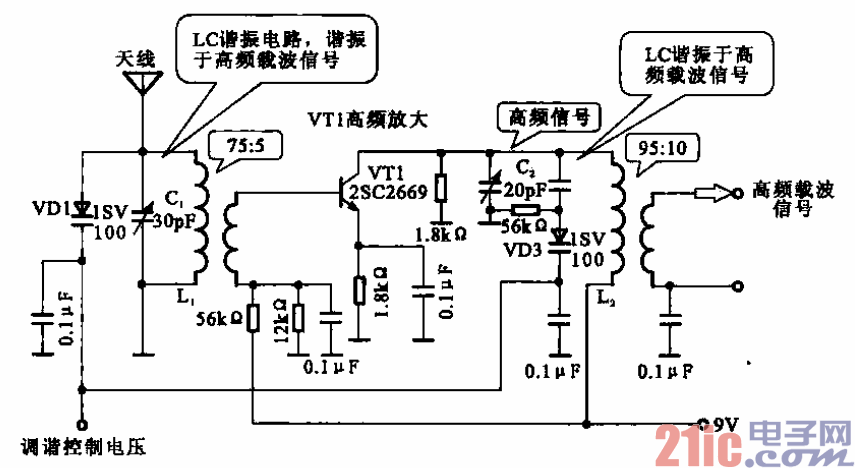

所示為AM收音機的高頻放大電路，其功能是放大天線接收的微弱信號，此外還具有選頻功能。

??? 由圖可見，該放大器的核心器件是晶體管VT1，信號由基極輸入，放大后的信號由集電極輸出并經

諧振變壓器耦合到混頻電路。

??? 天線感應的信號加到L．、cl和VD1組成的諧振電路卜，改變線圈Ll的并聯電容器cl，就可以改變

諧振頻率。該電路是采用變?nèi)荻O管的電調諧方式，變?nèi)荻O管VD1在電路中相當于一個電容器，電容

器的值隨加在其卜的反向電壓變化。改變電壓，就可以改變諧振頻率。此外高頻放大器的輸出變壓器初級

線圈的并聯電容器中也使用了變?nèi)荻O管VD3，它與VD1同步變化，Cl和C2可微調，以便能微調諧振點。

?
