三端可調穩壓器可分三端可調式正集成穩壓器和三端可調式負集成穩壓器，有W117、

W217、W317，LM317、LM337和LLM350、LLM380等型號。它們能在1.2—37V的范圍

內連續可調，可輸出0. 1A、0.sA、1.5A、3A、SA的負載電流。穩壓器芯片內部設有過

流、過熱和調整管安全工作區保護電路，使用安全可靠，其電壓調整率和電流調整率指標均

優于三端固定輸出穩壓器。使用時只要外接兩個電阻，即可實現輸出電壓可調。

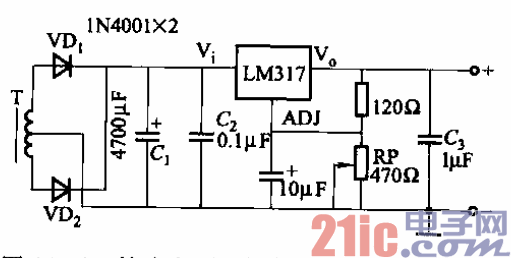

電路如圖14-56所示a調節電位器RP，可改變輸出電壓的大小。其輸出電壓為1.2～

三端可調集成穩壓器不僅可作輸出電壓可調的穩壓器，而且可作開關穩壓器、可編程序

輸出的穩壓器和精密電流源。

??? W××7系列三端可調穩壓器分類見表
