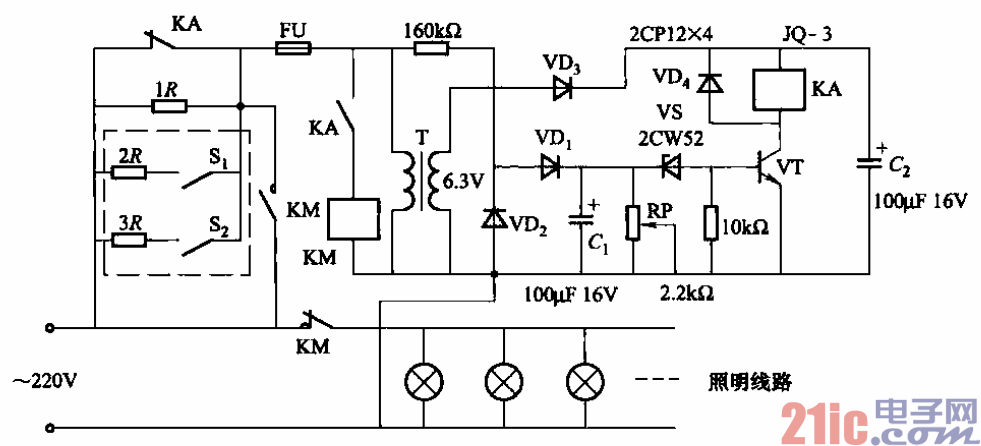

該電路適用于電壓偏
高地區的穩壓（實際上是限壓）。當電網電壓升高時，通過接觸器觸點在負載回路上串接一
定值的電阻來維持負載電壓不超過規定值；當電網電壓回落接近及低于220V時，切除串接
的電阻。該電路的缺點是限壓電阻上要消耗電能。
??? 另外，還可根據負載大小，通過開關sl和S2，增大或減小限壓電阻（見虛框）。
??? 電壓設定值可通過調節電位器RP加以整定。
