具有差動放大器及過電流保護的穩壓電源電路之二

具有差動放大器及過電流保護的穩壓電源電路之二
提問者：水木清華pretty 地點：- 瀏覽次數：1560 提問時間：02-22 06:31
我有更好的答案
提 交
1條回答
緣來伴一生 02-24 14:09

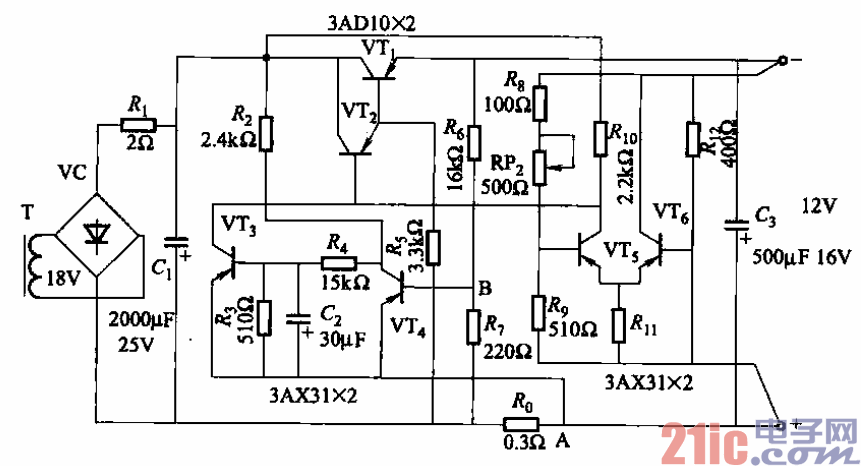

由三極管VTa、VT4、檢測電阻Ro等組成過流保護電路。

??? 該電源在過流或短路故障消除后，不能恢復正常工作狀態（因?yàn)閂T3導通條件沒變，輸

出電壓仍為零）。若要復位，必須重新合閘或在VTa的集電極回路中串聯一只復位按鈕才行。

??? 圖中，電容Cz在電源合閘時起延時作用，保證VT4先導通，從而建立起輸出電壓；電

阻Rs的作用是保證調整管VTi有一個合適盼偏流。
