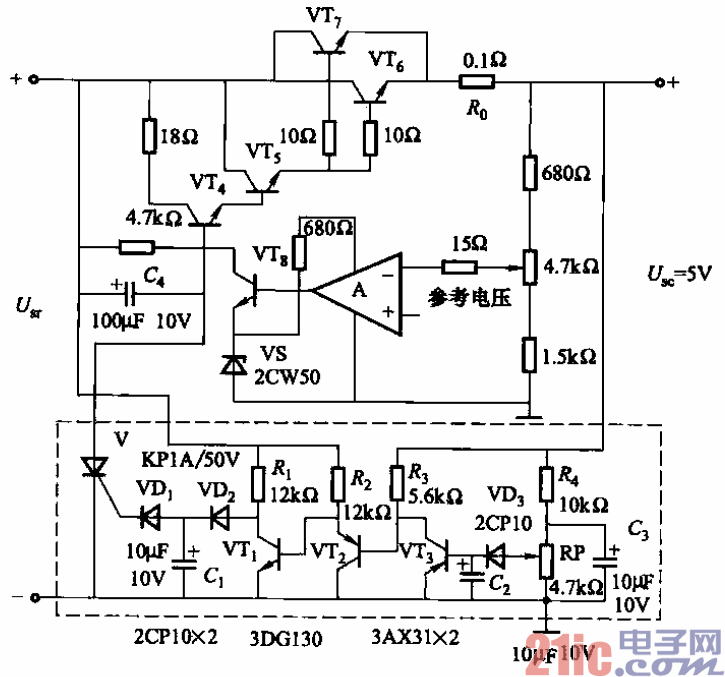

虛框內為保護電路。
??? 當輸出短路時，三極管VTz導通，VTi截止，晶閘管V經短暫延時（因電容Cl作用）
后導通，使VT4～VT7相繼截止，切斷負載回路。當輸出過電壓時（過電壓設定值由電位
情況一樣，V導通。
??? 要恢復電路工作，可切斷電源，消除故障后再合上電源，或在晶閘管陽極回路串一復位
按鈕。
