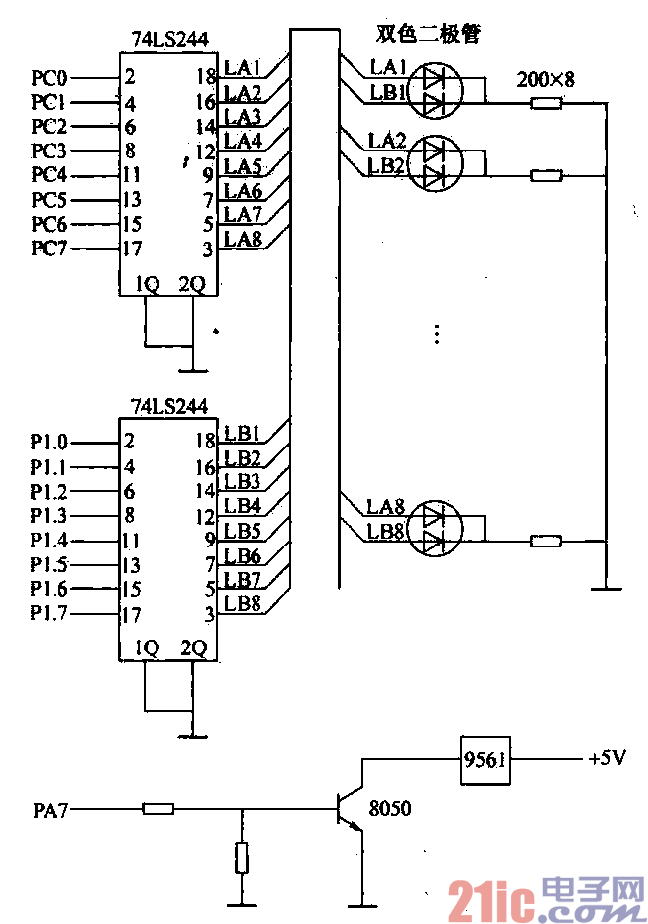

報警接口電路。如圖所示，采用雙色發光二極管進行顯示。當LAi為高電
平t而LBi為低電平時，發光二極管顯示綠色；反之，LAi為低電平+LBi為高電平時，發光二極管顯示
紅色；若兩者均為高電平時，顯示黃色。系統每個發光二極管指示一座退火爐，溫度正常時顯示綠色，高
于上限值時呈紅色t低于下降值時為黃色。這樣，操作人員可隨時根據雙色發光二極管的顯示顏色，了解
每座退火爐工作是否正常。顯示顏色的控制分別由8255A的C曰(PCO～PC7)和8031的Pl口(P17～
Pl0)來完成。
