采用電源管理芯片MAX1777-1977的高效4輸出嗲元控制器

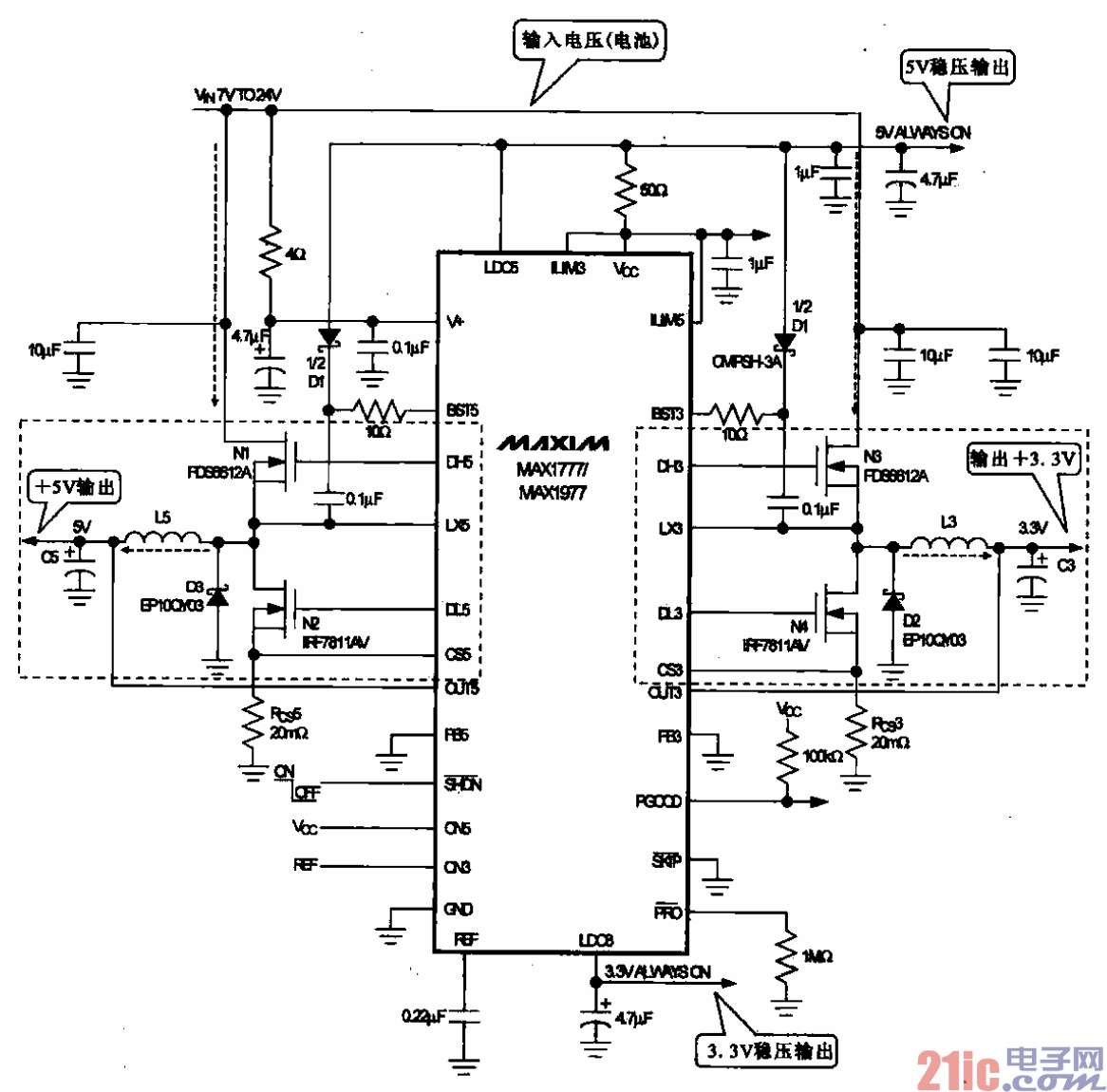

有些筆記本電腦主板電源供電電路采用的是由MAX 177W1977芯片構成的多路穩壓電源電路，如

圖所示。其基本結構與MAX 1999芯片構成的電源管理電路相同，同樣是將電池提供的一路直流

電壓變成多路直流電壓輸出。內部具有兩組PWM信號產生電路，電池或適配器分別為開關場效應晶體

管和控制芯片供電。

??? MAX 1777/1977芯片得到電壓后，開始產生PWM信號。LX5和DL5腳輸出一組相位相反的開關

脈沖，為場效應晶體管Nl、N2提供PWM驅動脈沖，經L5和C5濾波后，輸出穩壓直流的5 V電壓，

另一組經場效應晶體管N3、N4，使兩個場效應晶體管輸出，再經L3和C3濾波后，輸出穩壓直流的3.3 V

電壓。
