數碼相機5通道供電電源MAX1565

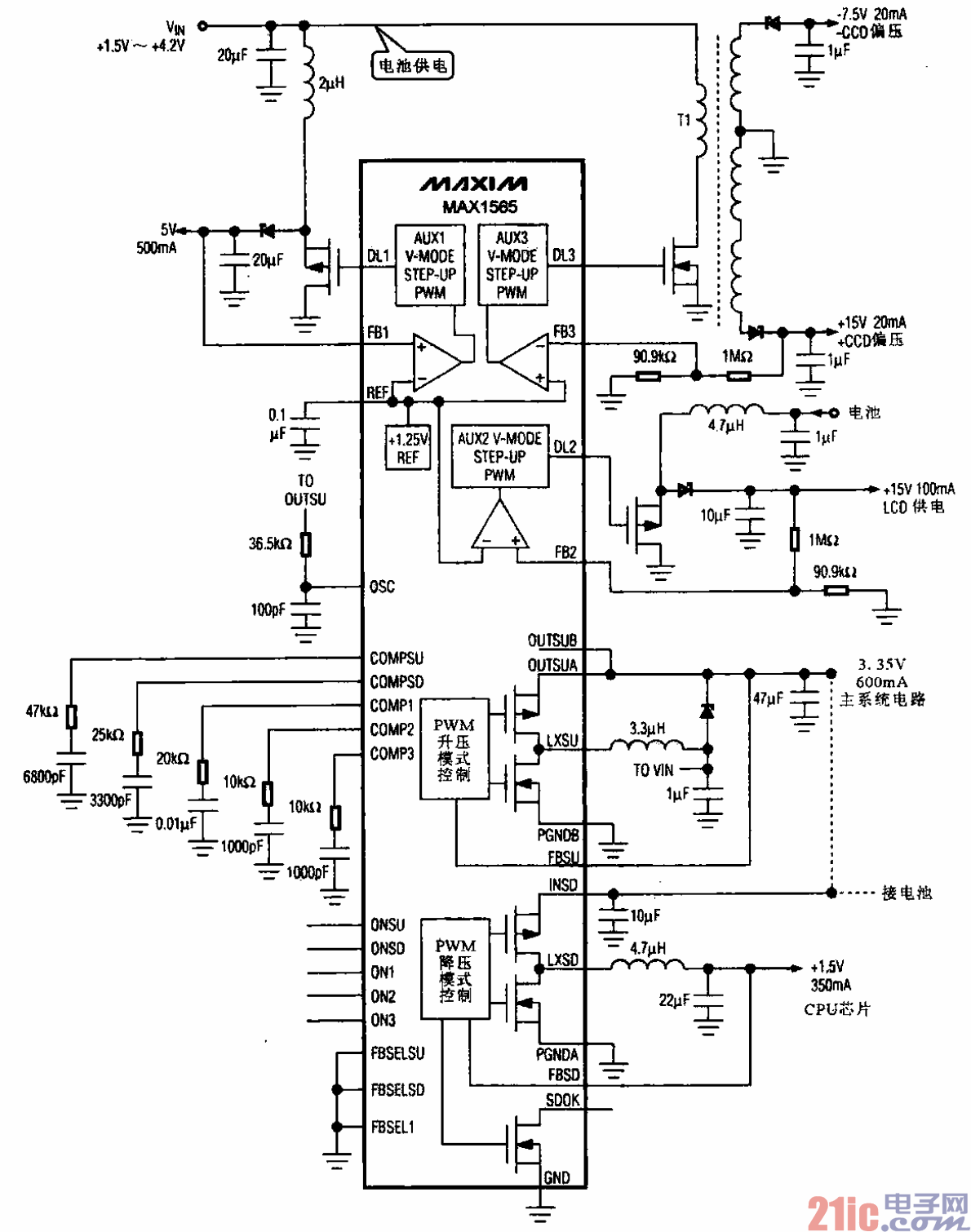

所示為數碼相機5通道供電電源MAX1565，由圖可知，芯片內設有多路脈寬信號產生和

控制電路，根據數碼相機所需的直流電壓值和電流采用不同的穩壓方式。芯片的DL3腳輸出71壓式PWM

驅動信號-使外部場效應管工作在開關狀態，開關變壓器Tl初級繞組中形成PWM脈沖電流，經開關變

壓器Tl的次級二路整流濾波分別輸出+15 V(20 mA)和7.5 V(20 rnA)的電壓。DL1、DL2端輸出升

壓式PWM信號，分別經場效應開關管和整流濾波電路輸出+5 V和+15 V電壓。還有兩組PWM電路，

經各自的一組開關場效應晶體管，將直流電壓變成開關脈沖。然后經濾波電路輸出直流電壓，為CPU等

電路供電。
