小功率開關電源電路

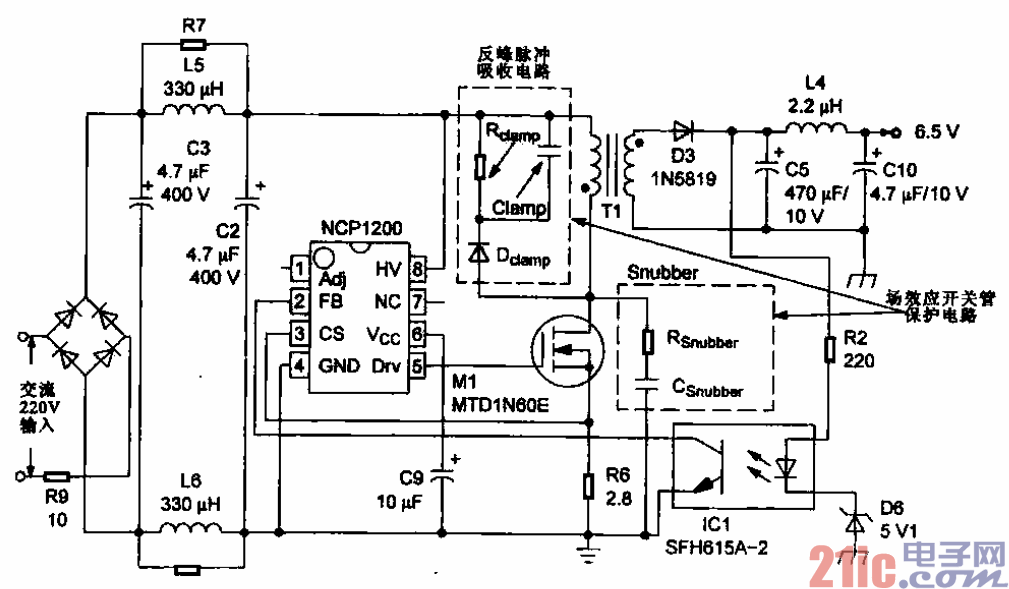

所示為一種小功率開關電源電路，適用于交流適配器、電池充電器、輔助電源(USB)、

儀表等電路中。該電路主要是由220V交流輸入電路、整流濾波電路、PWM控制電路(NCP1200)、反

峰脈沖吸收電路、開關變壓器及次級輸出電路等部分構成的。

??? 交流220 V經橋式整流堆輸出約300 V直流電壓，經開關變壓器Tl的初級繞組后加到開關場效應

晶體管的漏極，同時為開關振蕩集成電路NCP1200@腳提供電壓，NCP1200起振，@腳輸出開關脈沖

并驅動場效應晶體管，輸出振蕩信號。振蕩后，開關變壓器輸出，再經整流濾波后輸出6.5 V直流電壓。
