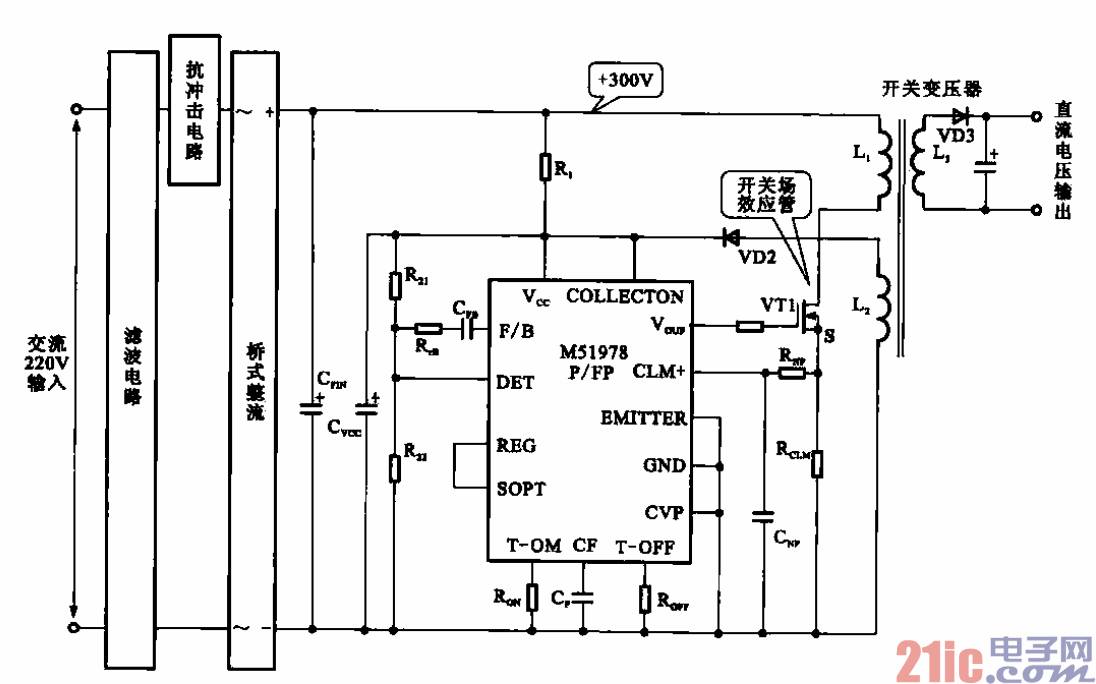

典型針式打印機開關電源的基本結構

所示為典型針式打印機開關電源的基本結構。由圖可知，M51978是開關振蕩集成電路，

VT1是開關場效應晶體管，交流220 V經濾波和橋式整流堆輸出+300 V直流電壓，該電壓經啟動電阻

Ri加到開關振蕩集成電路的供電端vcc，同時經開關變壓器初級繞組加到開關場效應晶體管VT1的漏極，

開關變壓器L2為正反饋繞組，為開關IC提供正反饋信號，使開關電源啟振，于是次級整流濾波后輸出

直流電壓。
