數碼相機-DV機電源供電電路

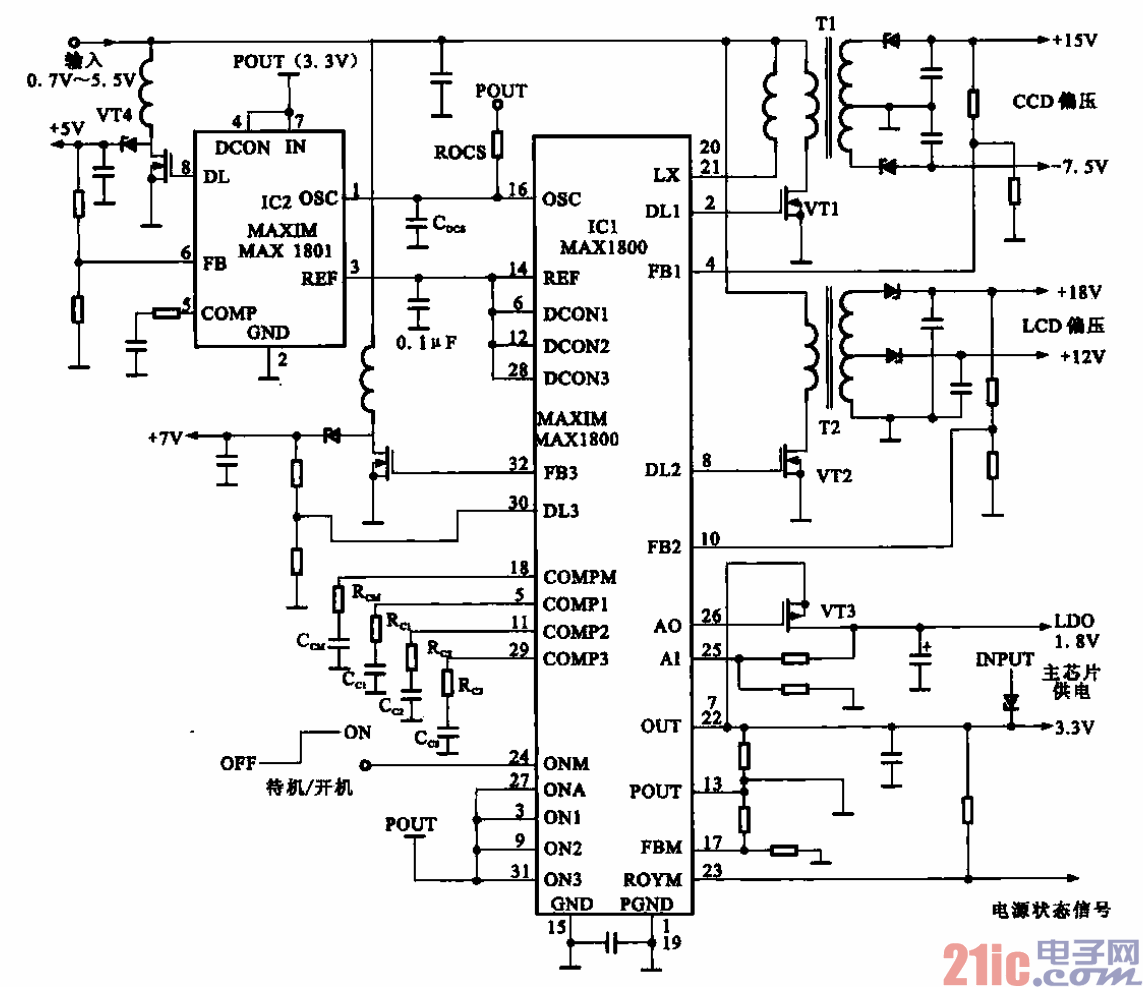

所示為數碼相機/DV機電源供電電路，該電路以MAX1800芯片為控制核心。由圖可知，
數碼相機都是采用電池供電．電壓較低(0.7～5.5 V)．但數碼相機內的電路往往需要較高的電壓，如+18
V、+15 V、+12 V等。為此數碼相機采用MAX1800莉iJ的芯片產生PWM信號，并通過升壓方式將開
關脈沖經兩個開關變壓器(TI、T2)后輸出+18V、+15V、+12V、-7.5V，還輸出+1.8V和3.3V直流
電壓。同時薦經IC2輸出+5 V電壓。
