12V直流穩壓電源電路

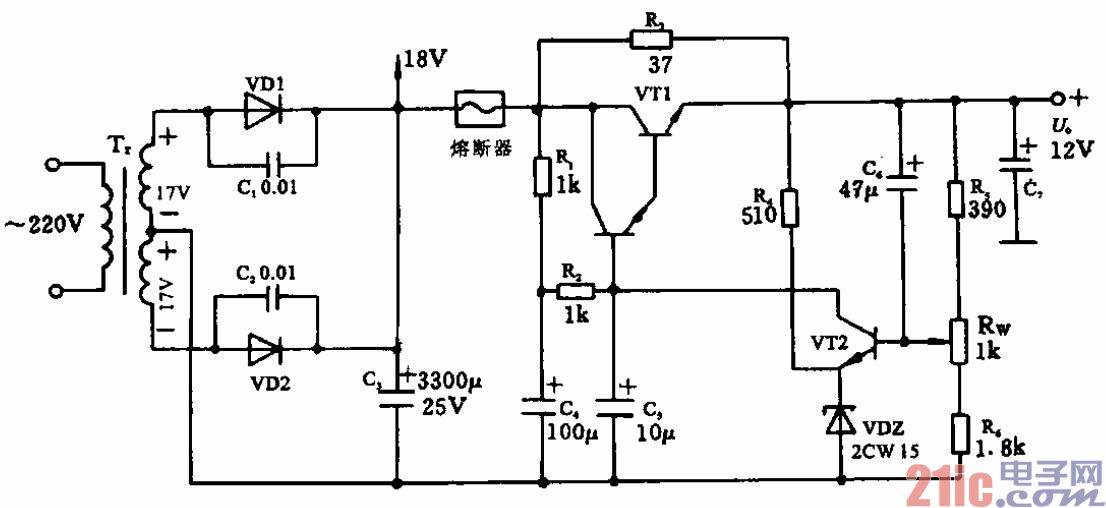

典型的12 V直流穩壓電源電路如圖所示。圖中Tr為電源變壓器，它把市電電壓變?yōu)樗璧膬?br/>
組17 V的交流低壓。整流濾波采用全波整流、電容濾波方式。

??? 穩壓部分是典型的復合調整管串聯穩壓電路，圖中整

流二極管兩端并聯有O.OIpF的電容器，其作用是減小整流

管的峰值電壓，且避免出現調制交流聲。電容器C6的作用

是增加控制能力，因?yàn)榧俣ó?dāng)輸出有-△Uo的變化時，如果

不加電容器C6，則這一變化量被Rs，凡和Rw分壓后加在

VT2管的基極；而加了電容器C6后，由于電容器兩端的電

壓不能突變，因而其變化量的全部都將加在VT2管的基極，

提高了控制能力，進一步穩定了輸出電壓。
