安全型直流穩壓電源

在電子電路中常要用直溺E穩壓電源，但一般直流穩壓電源在負載發生短路時，很容易燒壞穩壓電源；

穩壓電源投生故障，也容易造成輸出電壓過高而燒壞用電負載。為了克服上述不足，提高穩壓電源工作的

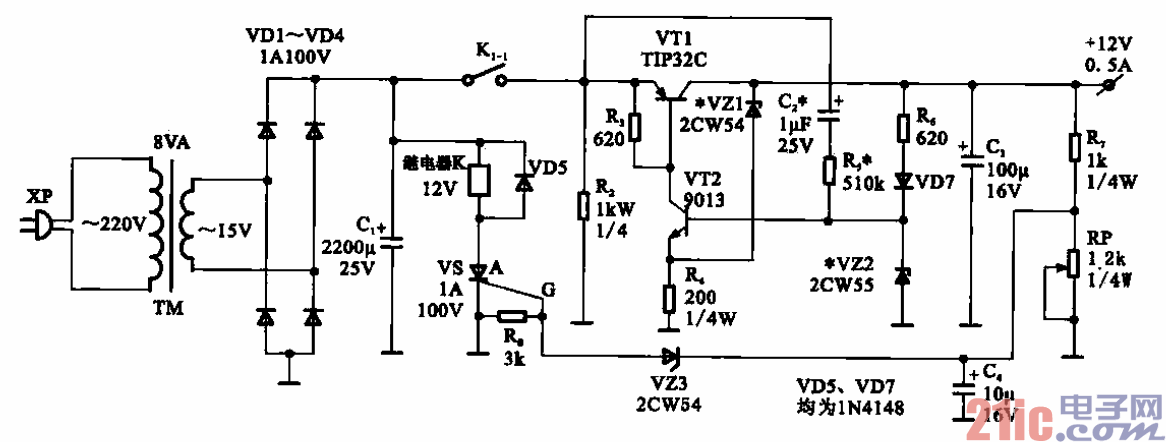

安全可靠性，可采用如圖所示的安全型直流穩壓電源。

??? 此電源電路的調整管VT1．放大管VT2采用不同類型的晶體管。VT1用PNP管，、T2用NPN管。

電阻器R4、R6和穩壓管VZ1、V22組成穩壓管比較電橋用于電壓誤差的測量．其優點是測量靈敏度高，

輸出電阻值小，可給放大管提供較大的基極電流，有利于提高穩壓精度。由c2、Rs構成的啟動電路是此

穩壓電源電路所特有的，如果沒有啟動電路，在接通電源后，VT1、VT2均處于截止?fàn)顟B(tài)，無輸出電壓。

??? 附加的過電壓保護電路由電阻器R7，電位器R構成的分壓器，抗干擾電容器C4，穩壓管V23，電

阻器＆，可控硅vs及繼電器K組成。當輸出電壓乩因某種故障原因升高到超過RP所設定的值時，V23

發生擊穿，可控硅vs被觸發導通，繼電器K得電動作，其常閉觸點K1.1斷開無輸出，保護了用電負載。

過壓保護具有記憶性，只有切斷輸入電源，可強娃才能恢復截止?fàn)顟B(tài)。排除過壓故障后，才能恢復正常供電。
