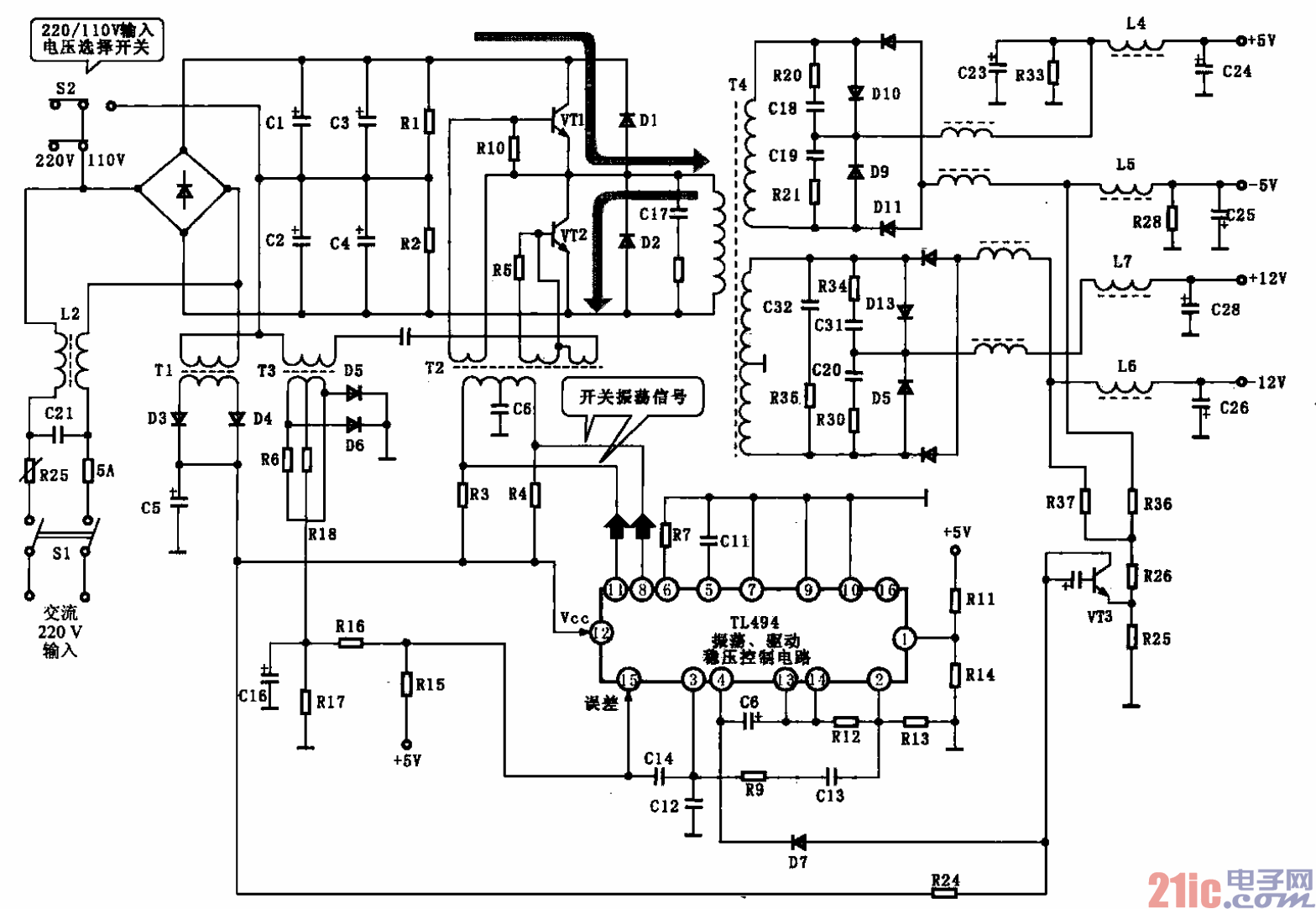

電腦主機的BE-150型開關電源電路

所示是電腦主機的BE-150型開關電源電路，開關振蕩控制集成電路為TIA94。

??? 交流220 V電壓經電源開關S1、熔斷器、濾波電容器C21、互感濾波器L2與橋式整流堆整流濾波成

300 v直流，為開關管VT1、VT2提供電壓。集成電路TIA94⑧、⑤腳輸出振蕩開關信號，經變壓器T2

為開關管VT1、VI2的基極提供驅動脈沖，開關脈沖經VT1、VT2放大后加到變壓器T4的初級，T4的

次級經整流、濾波輸出多組直流電壓+5 V、+12 V。Tl、I2在開機時形成啟動信號，工作后由T2的正反

饋繞組提供維持振蕩器的信號。
