康柏電腦的開關電源供電電路

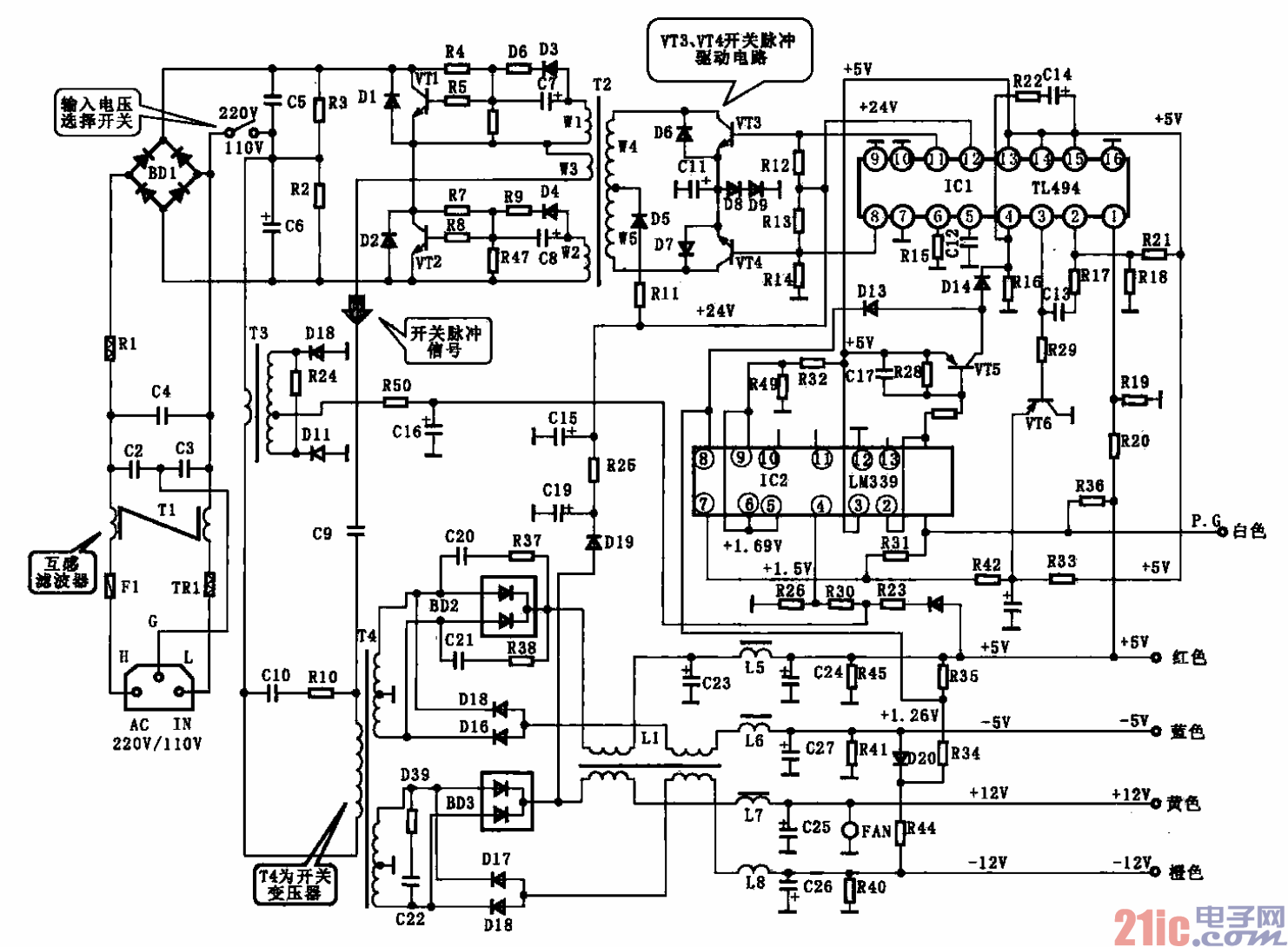

所示是康柏電腦的開關電源供電電路，它采用了一個11A94開關振蕩控制集成電路，還采用
了一個LM339運算放大集成電路作為電壓比較器。
??? 該電路的基本工作原理與前述的電路類似，正常工作時，TL494⑧、@腳應有脈沖信號輸出，VT1、
VI2工作在開關狀態，變壓器T2、13、T4各繞組均應有脈沖信號。如果某一直流電壓失常，則應順信號
的流程檢查整流濾波元件，確診故障所在。
