電源電路中的穩壓控制電路

穩壓控制電路

??? 穩壓控制電路主要由Ul0\、光電耦合器PC201、誤差檢測電路U201 (KIA431)及取樣電阻器R205、

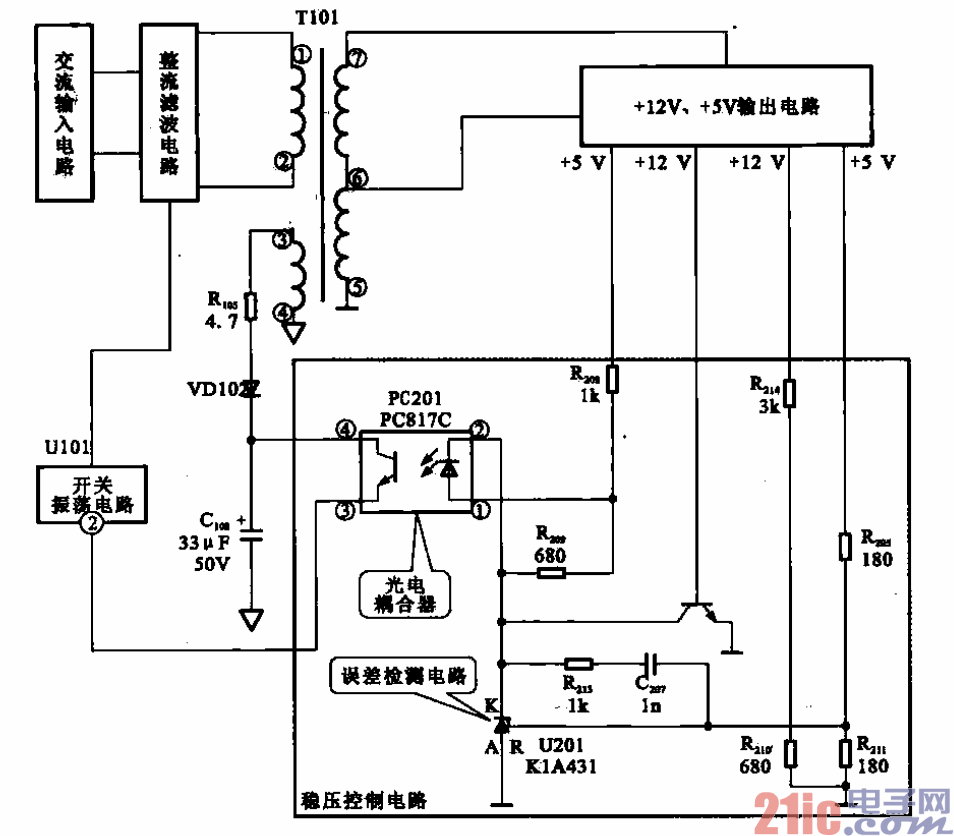

R:z11、R214、RZIo等組成，如圖2-41所示為電源電路中的穩壓控制電路。

??? 誤差檢測電路設在+5 V的輸出電路中，R205與R2ll的分壓點作為取樣點。當開關變壓器次級+12 V

或+5 V輸出電壓升高時，經取樣電阻器分壓加至U201的R端電位升高，U201的K端電壓則降低，使流

經光電耦臺器PC201內都發光二極管的電流增大，其發光管亮度增強，光敏三極管導通程度增強，最終

使流入Ul01的②腳電流增加，其內部振蕩電路降低輸出驅動脈沖占空比，使開關管Qlol的導通時間縮

短，輸出電壓降低。如果輸出電壓降低則Tl01輸出驅動脈沖占空比升高，這樣使輸出電壓保持穩定。
