電飯煲的電源供電電路

直流電源供電電路由交流輸入電路、變壓器、整流濾波和穩壓電路等部分構成，AC 220 V經變壓器

降壓后，輸出低壓交流電。低壓交流電壓再經過橋式整流電路整流為直流電壓后，由濾波電容器進行平滑

濾波，使其變得穩定。為了滿足電飯煲中不同電路供電電壓的不同需求，經過平滑濾波的直流電壓，一部

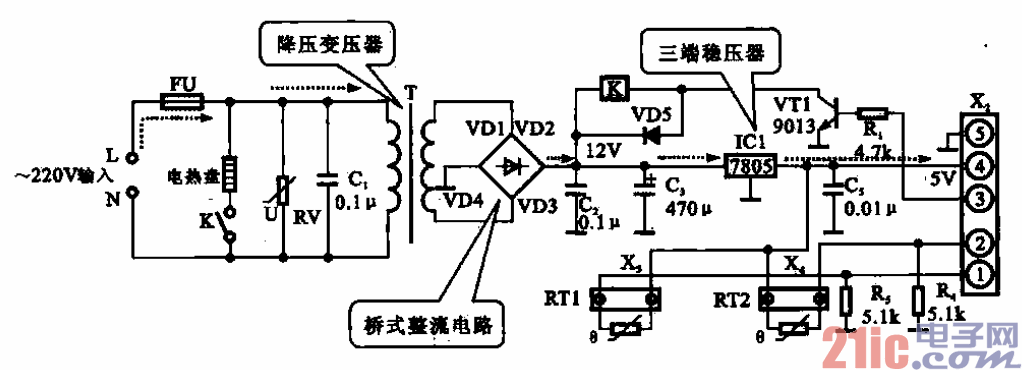

分經過穩壓電路，穩壓為+5 V左右的電壓后，再輸入到電飯煲所需的電路中，為其供電，圈2-43所示為

電飯饅的電源供電電路。

??? AC 220 V市電，送入電路后，通過FU（熱熔斷器）將交流電輸送到電源電路中。熱熔斷器主要起

保護電路的作用，當電飯煲中的電流過大或電飯煲中的溫度過高時，熱熔斷器熔斷，切斷電飯煲的供電。

??? 交流220V進入到電源電路中，經過降壓變壓器降壓后，輸出12V、IOV等交流低壓。

??? 12 V、10 V交流低壓經過橋式整流電路和濾波電容器整流濾波后，變?yōu)橹绷鞯蛪?，直流低壓再送?br/>
穩壓電路中。

??? 穩壓電路對整流電路輸出的直流電壓進行穩壓后，輸出+5 V的穩定直流電壓，穩壓5v為微電脯控

制電路提供工作電壓。

?
