LBO-522型雙蹤示波器的電源電路

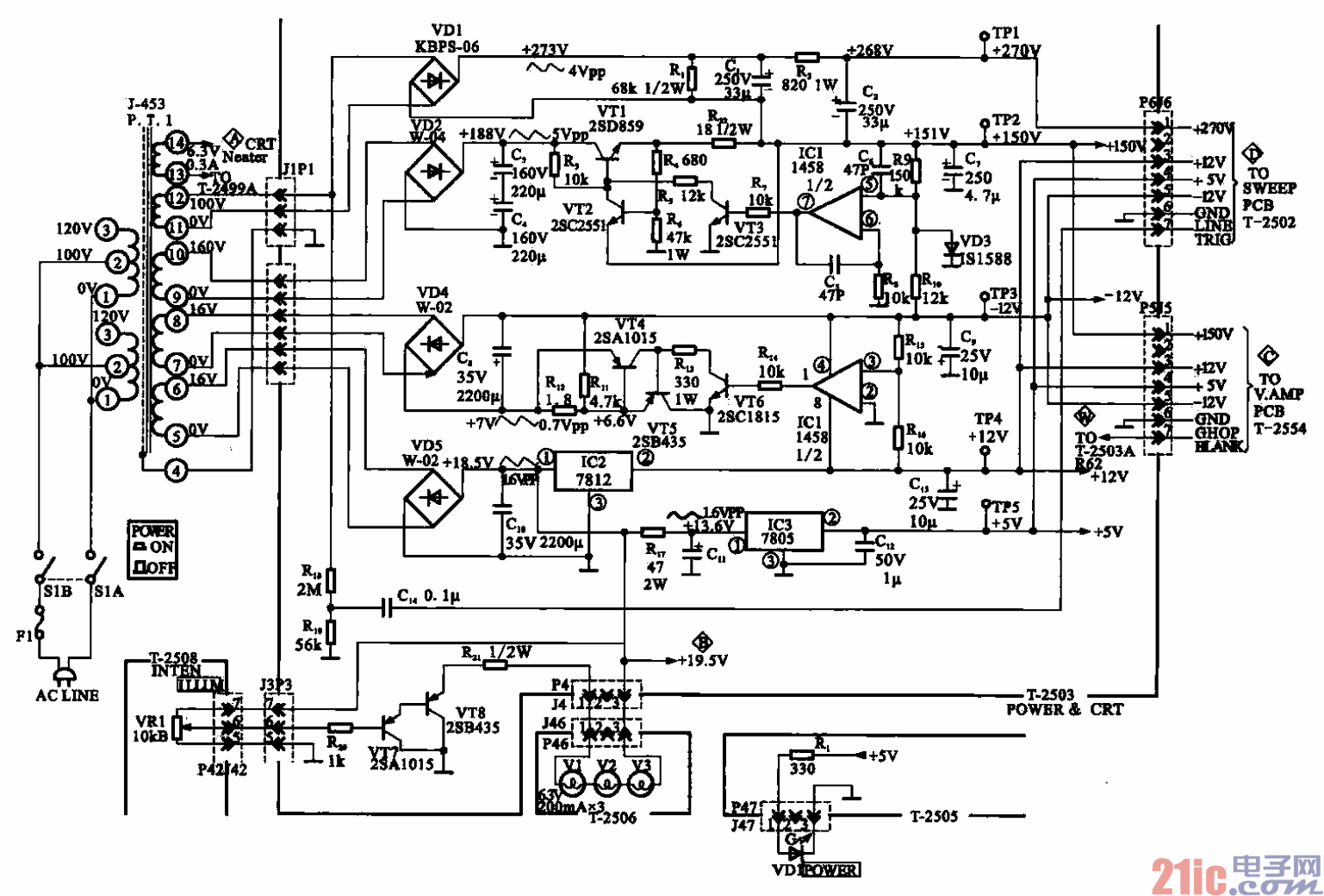

所示為LB0-522型雙蹤示波器的電源電路，它的基本功能是為示波器各種電路及器件提供

不同電壓值的電源．采用變壓器降壓方式，220 V交流電壓經變壓器降壓變成5組低壓，其中一組為示波

管提供6,3 V的燈絲電壓，其余四組分別經各自的橋式整流電路整流濾波，并經穩壓電路穩壓，然后輸

dl+s V、±12 V、+150 V、+270 V等電壓分別送到示波囂各電路板上。

??? 1．+270 V穩壓電路

??? 掃描電路供電的270 V電源是由橋式整流堆整流后，再經RC濾波器濾波輸出得到的，然后再送到示

波器其他的電路板。正常工作時的電壓值可由TP1檢測點測量，+270 V電源如果失常會引起示波器掃描

電路不正常，如果電壓偏低，應檢查濾波電容器C2是否有漏電變質的情況。

??? 2．+150V穩壓電路

??? +150 V電源是由橋式整流堆(VD2)整流后經調整管VT1輸出，取樣電壓送到IC1的⑤腳。

??? 3．士12V電源穩壓電路

??? 士12 V電源是由橋式整流堆VD4整流，調整管為VT5，誤差放大器為ICI (IC1有兩個放大器，一

個用在+150V電源中)。

??? 4．+12V、+5v穩壓電路

??? 還有一個+12 V電源和+5 V電源分別是由三端穩壓器IC2 (7812)和IC3 (7805)迸行穩壓的，整流

電路公用VD5。
