EPSON PHOTO 830U打印機的電源電路

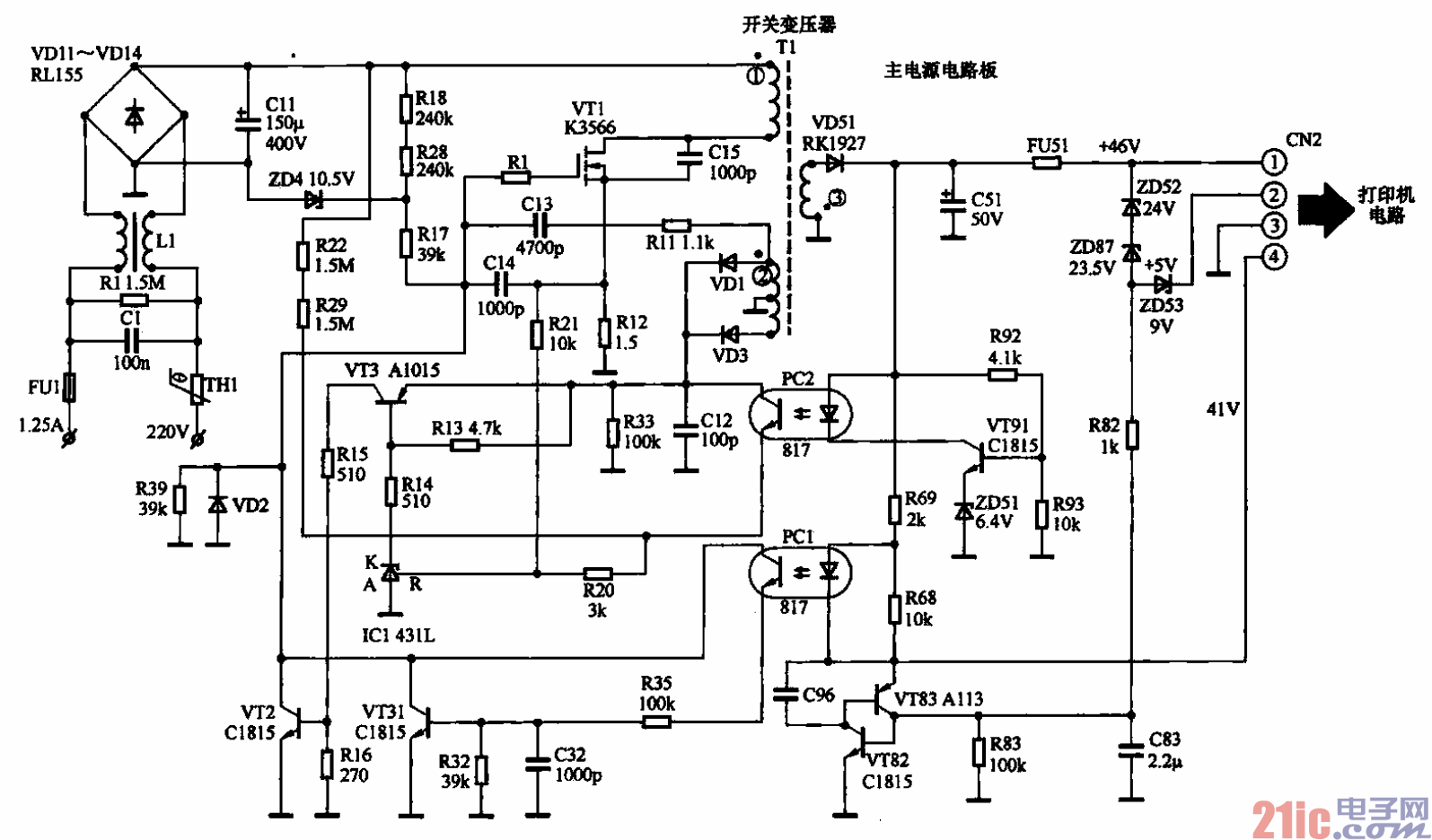

所示為EPSON PHOT0 830U打印機的電源電路，屬于開關穩壓電源。

??? 在正常工作時，電源供電輸入插座將2,20V交流電供給電路板。220V交流電送入后，首先經過熔斷

器和互感濾波器濾波。220V交流電經過濾波以后，送到由四個整流二極管組成的橋式整流電路中，將220V

交流電整流成大約300 V的直流電壓，然后送到電解電容器CI1的兩端。這個電解電容器的耐壓值為400 V，

它主要用于對300 V的直流電壓進行濾波。經過濾波以后，將300 V豹直流電壓送給開關變壓器Tl，開

關變壓器Tl的另一端接到開關晶體管VT1的漏極上。300 V直流電壓經啟動電阻器R18后給開關型場效

應晶體管的柵極提供啟動電壓。這個電壓加到開關場效應晶體管的柵極以后，其中就開始有電流流動，于

是在開關變壓器的初級繞組中就會有電流。而在開關變壓器中，有一組是正反饋繞組，就是一有電流馬上

就產生一個感應信號，使得開關型場效應管進入振蕩狀態，振蕩以后在開關變壓器的初級繞組中就會產生

高頻的振蕩電流，在次級也會產生相應頻率的感應電流。開關變壓器次級的輸出電壓經過整流濾波后，由

輸出引線輸出兩個直流電壓，并送到主電路板上。
