康佳LC-TM2018型液晶電視機開關電源電路

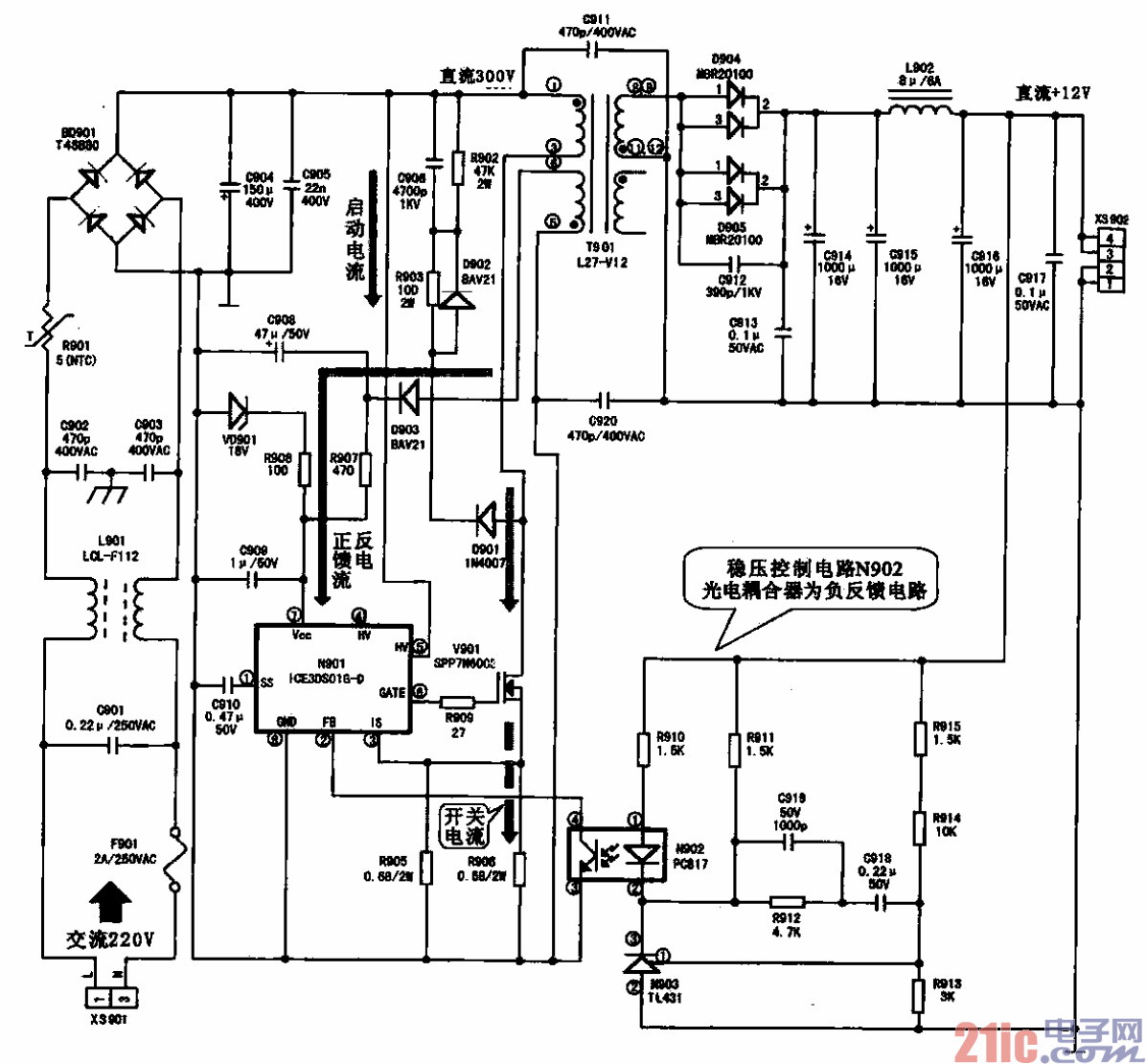

所示的是康佳LC-TM2018型液晶電視機的開關電源電路，由于液晶電視機內設有高壓和大

電流器件，因而電路的性能也與顯像管式電視機有所不同，該電路只輸出一種電壓，即+12 V電壓。

??? 交薪e輸入和整流濾波電路是將交流220 V電壓經互感濾波器L901和橋式整流堆BD901后轉換成約

300 V的直流電壓。300 V直流電壓經開關變壓器T901的初級繞組①～③為開關場效應晶體管漏極提供偏

壓，同時為開關、振蕩、穩壓控制集成電路N901⑤腳提供啟動電壓。

??? 開機后啟動電壓使N901內的振蕩電路開始工作，由N901@腳輸出驅動脈沖使開關場效應晶體管

V901工作在開關狀態，于是場效應晶體管漏源極之間形成開關電流。開關變壓器次級@～⑥繞組為正反

饋繞組，@腳外接有整流二極管D903，啟振后的電壓加到N901的⑦腳，作為正反饋電壓，維持N901的振蕩。

??? 開關變壓器次級⑧、@～⑧、@輸出經D904、D905（雙整流管）整流、濾波形成+12 v電壓，為減

小紋波在輸出端加入了LC玎形濾波器。

??? 穩壓控制電路主要由光電耦合器N902完成，+12 V電壓經R915、R914、R913形成分壓電路，在

R913上作為取樣點為N903 (TL431)捉供誤差取樣電壓，N903為誤差放大器，控制光電耦合器N9Q2中

的發光二極管，+12 V電壓的波動會使光電耦臺器中的發光二極管發光強度有變化，這種變化經光電耦合

器中的晶體管反饋到N901的②腳，形成負反饋環路，進行穩壓控制。
