采用MC44603P的開關電源電路

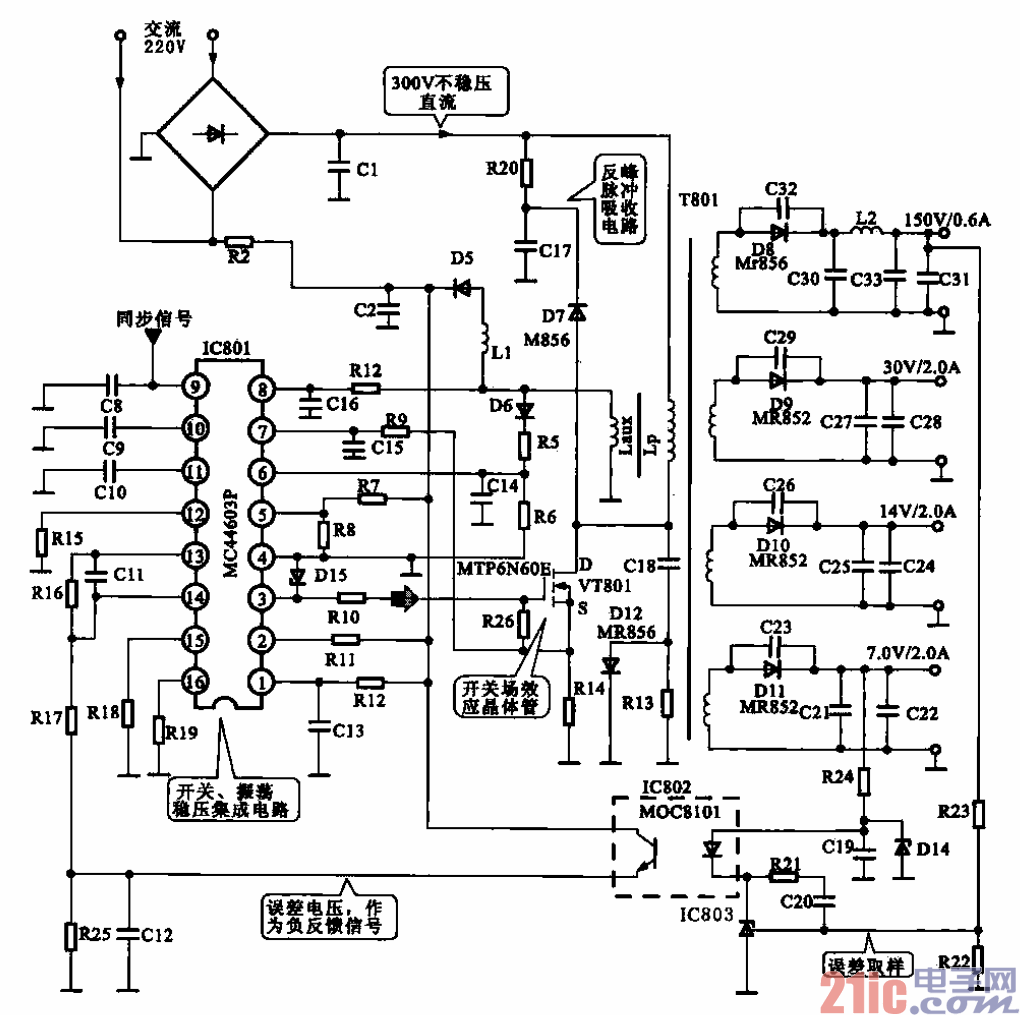

所示是采用MC44603P的開關電源電路，開關振蕩和穩壓控制的MC44603P產生的開關脈沖

信號由@腳輸出去驅動開關場效反晶體管。交流220 V電壓經橋式整流堆變成約300 V的不穩壓直流，加

到開關變壓器T801的初級繞組上，經初級繞組后加到開關場效應晶體管的漏極(D)。電源開通后，交流

220V電壓一路經R2為①腳提供啟動電壓，使IC801啟振開始工作。開關變壓器T801次級輸出，經整流

濾波輸出多種直流電壓。

??? 穩壓電路是由誤差取樣放大器IC803、光電耦臺器IC802等部分構成的，誤取樣電路設在+150 V輸

出的電路中，R23和R22的分壓點作為誤差取樣點，其電壓加到IC803的誤差電壓輸入端，經IC803放大

的誤差信號再通過光電耦合器IC802反饋到IC801的⑩腳，進行穩壓控制。
