清華同方電腦DVP-P636型DVD機的開關電源電路

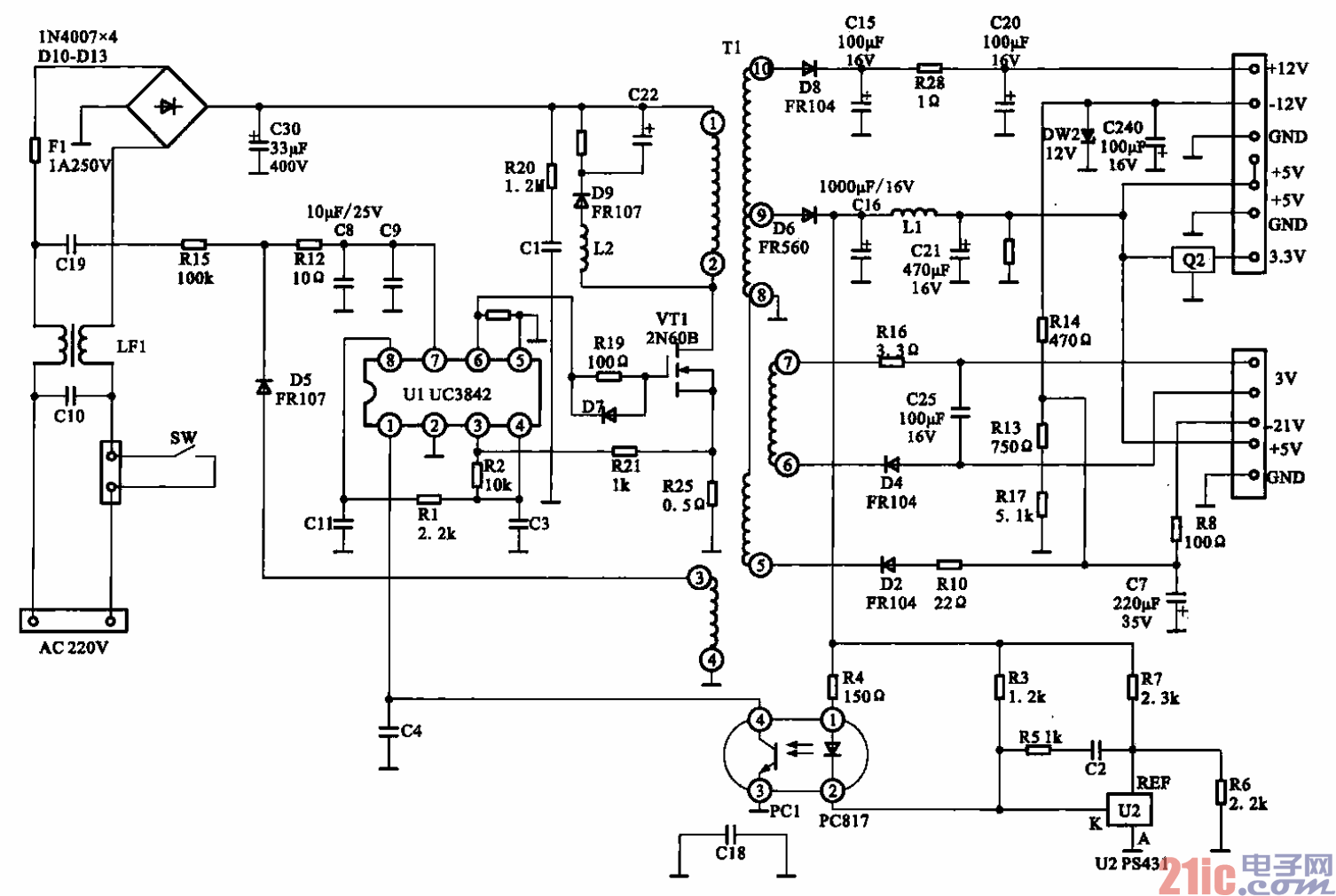

清華同方DVP-P636型DVD機的開關電源電路如圖所示。

??? 交流220 V電壓經整流、濾波得到300 V左右的直流電壓，經過開關變壓器Tl的①～@繞組，加到

場效應開關管vrri（2N60B）的捕極，為電源電路提供工作電源：同時，交流220V電壓經過啟動電阻器

R15、R12后，對c8充電，當C8兩端的電壓達到16 V時，Ul (UC3842)@腳便產生+5 V的基準電壓，

經過Rl加到Ul的④腳，使其@腳內部的振蕩器開始工作，產生的PWM脈沖從⑥腳輸出，并經過R19

送到VTI的柵極，使VT1工作在開關狀態，Tl的初級繞組上就有脈沖電流流過。根據電磁感應原理．Tl

的◎～④腳正反饋繞組便會產生感應脈沖電壓。該電壓經D5整流．R12限流，c8、C9濾波后得到17 V

左右的直流電壓，并加到Ul⑦腳給Ul提供正常工作所需的工作電壓。

??? 同時，Tl的其他繞組也會產生相應的感應脈沖電壓，并經過相應的整流、濾波電路處理后，得到整

機正常工作所需的各級電壓。

??? 當某種原因引起輸出的電壓升高時，5v電壓隨之升高，R6、R7的分壓點（U2的輸出電壓設定端）

電位上升，U2 K極電位下降，流過光電耦合器①、②腳的電流增加，其內部發兆二極管的發光增強；光

敏三極管c-e結的內阻變?。甈C1④腳的電位降低。Ul內部的控制電路啟控，使U1@腳輸出的脈沖信號

占空比減小，VT1的導通時間縮短，Tl次級輸出的電壓降低。
