杰科GK-310A型DVD機的開關電源電路

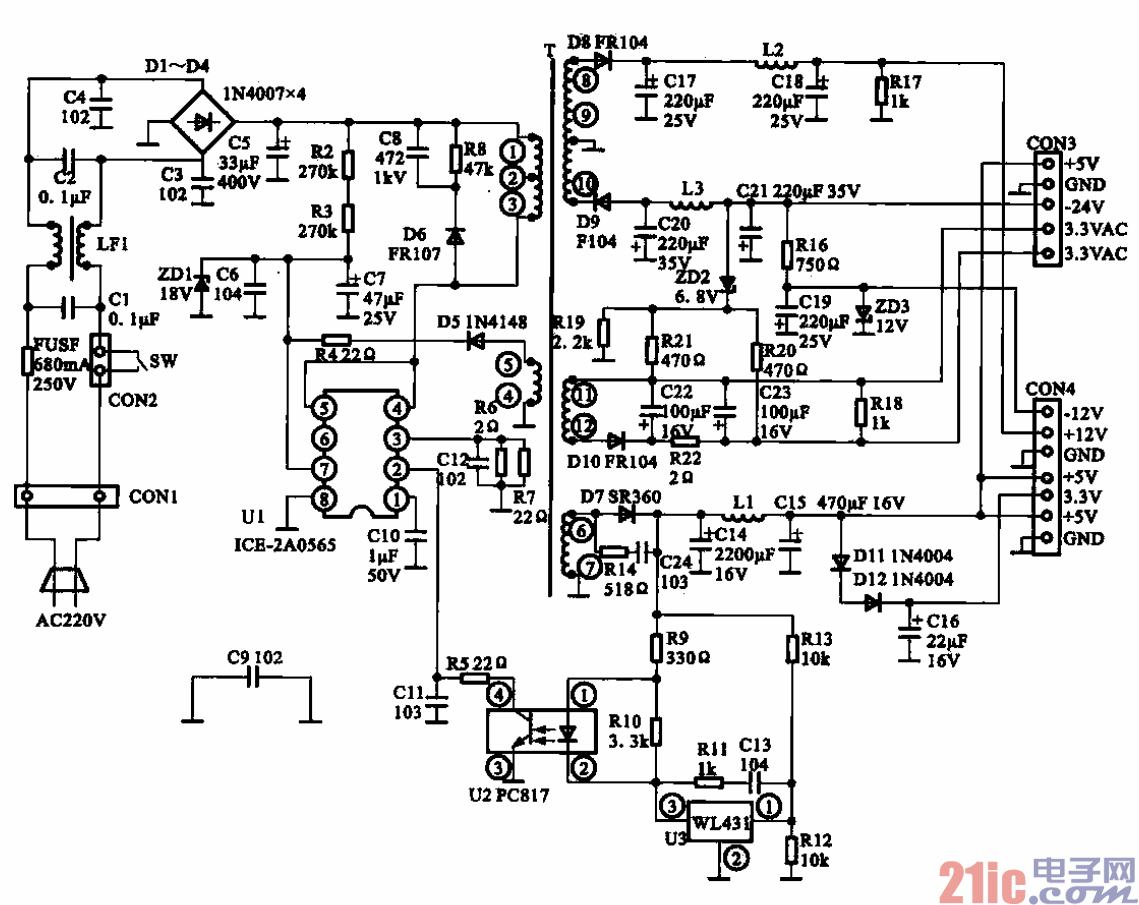

科GK-310A型DVD機的開關電源電路如圖所示。

??? 1．開關振蕩電路

??? 交流220 V電壓經整流濾波后得到的約+300 V直流電壓分為兩路：一路經過開關變壓器T的①～③

繞組，送到Ul的④、⑤腳，另一路則經過啟動電阻器R2、R3，送到U1的⑦腳，對電容器C7進行充電。

當C7正端電壓充至10 V左右時，Ul內部振蕩電路開始工作，產生的振蕩信號推動Ul內部的場效應開

關管工作在開關狀態，T的①～@繞組中有脈動的高頻電流流過。根據電磁感應原理，T的④～@繞組產

生一個高頻感應電壓。該電壓經過D5整流、R4限流、C6及C7濾波后，得到+14 V左右的直流電壓送到

U]的⑦腳，為Ul內部電路提供正常工作所需的電源，使開關電源電路能穩定地工作下去。同時，開關

變壓器T次級的其他繞組也分別感應出相應的高頻脈沖電壓。

??? 2．穩壓電路

??? 穩壓電路采用WIA31 (U3)和PC817 (U2)配合使用。其穩壓過程：當由于某種原因引起輸出電壓

升高時，上5 V電壓隨之升高，取樣電阻器R12、R13分壓處（即U3①腳）的電壓也會隨之升高，從而使

U3@腳電壓下降，U2內部發光二極管的亮度增強，其內部光敏三極管c-e結之間的內阻變小，U2④卿的

電壓下降，即Ul②腳電壓下降。該變化的電壓值經Ul②腳內部的穩壓控制電路處理后，控制Ul內部振

蕩器輸出的振蕩脈沖寬度變窄，從而使場效應開關管的導通時間縮短，開關變壓器次級輸出的電壓隨之下

降，起到穩壓的作用。

??? 3．保護電路

??? 該機中的R8、C8及D6構成了一個尖峰吸收回路，主要用于消除開關變壓器漏感產生的反峰電壓，

保護電源集成電路Ul內部的場效應開關管不被反峰電壓擊穿而損壞。ZDI起過壓保護作用，R6、R7起

過流檢測及過流保護作用。

??? 4．次級輸出電路

??? 開關變壓器共輸出四組電壓（④～@繞組除外）。其中，⑥～⑦繞組上產生的高頻感應電壓經D7整

流、C14、C15及Ll濾波得到+5 V的直流電壓，該電壓分兩路輸出：-路經過CON3及CON4排插送到

主板和顯示板：另一路經過Dll、D12降壓、Cl6濾波后，得到+3,3 V直流電壓，并經過CON4排插送到

主板給解碼電路提供工作電源。同時+ +5 V直流電壓還作為穩壓電路的取樣電壓使用。@～◎繞組上產

生的高頻感應電壓經D8整流．C17、C18及L2濾波后得到+12 V的直流電壓給音頻功率放大電路供電。

◎～@繞組上產生的高頻感應電壓經D9整流．C20、C21及L3濾波后得到-24 V左右的直流電壓，為熒

光顯示屏陰極供電。同時．該電壓還經過電阻器R16降壓、C19濾波、ZD3穩壓后，得到i2 V的直流電

壓給音頻功率放大電路使用。@～@繞組上產生的高頻感應電壓經Dl0整流、C22殷C23濾波、R22限

流后，在R18兩端得到3.3 V左右的直流電壓，為熒光顯示屏燈絲供電。

?
