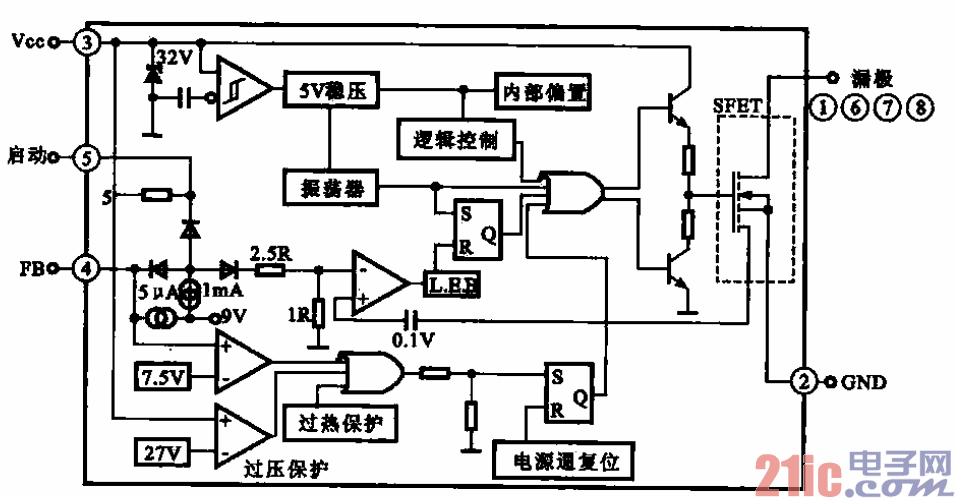

開關電源集成電路5M0269R內部分立方框圖

5M02659R為低功耗離線式開關電源集成電路，其內部電路方框圖如圖所示。

??? 1．開關振蕩電路

??? 交流220 V市電經整流濾波后，產生300 V左右的直流電壓。該直流電壓一路經過開關變壓器Tl01

@～④繞組加到IC101的①、@、⑦、@腳，另一路經啟動電阻器Rl01對C105、C106充電，隨著充電

的進行-Iclol@腳電壓上升，當電壓上升到超過閩值電壓14 V時，內部各功能電路開始工作，此時開關

管進入開關狀態a電路啟振后，只要@腳電壓不低于8.2 V，電路就將鎖定在正常工作狀態。電源工作后．

（勤卻改由開關變壓器@～①繞組產生的高頻感應脈沖電壓經D106整r,，R103限流及c105、C106濾波后

所產生的約16 V直流電壓供電，以滿足IC101正常工作時的供電要求。

??? 電源工作后，各次級繞組上的脈沖電壓分別經各自的整流、濾波電路后輸出-24 V、F+、F-電壓為熒

光顯示屏供電；+12 V、-12 V為主板音頻處理電路供電；+5 V直流電壓為主板伺服驅動電路及各芯片供

電．+5 V電壓還經主板穩壓電路產生+3.3 V電壓為解壓芯片供電。

??? 2．穩壓電路

??? 當因某種原因?qū)е螺敵鲭妷荷邥r(shí)，+5 V輸出電壓也會升高，通過取樣電阻器R1()8、R107分壓后

加到IC103控制端①腳的電壓也相應升高，使得流過ICl(}3酌⑤叫晷腳電流增加，IC102內部的發光二極

管發光增強，其④腳電壓因此降低，經ICI01內部電路處理后，使開關管導通時間變短，開關變壓器儲能

減少，輸出電壓降低，從而達到穩定輸出電壓的目的。若輸出電壓降低時其穩壓控制過程與上述過程相反。

??? 3.保護電路

??? (1)過壓保護

??? 當電網電壓升高或穩壓控制電路失控造成輸出電壓過高時，開關變壓器②～①繞組上的電壓也會相

應升高，經D106整流，C105濾波后加到1C101@腳的電壓也相應聲高。當③腳電壓幅度超過閾值電壓

25 V時，ICIOI內部過壓保護電路啟動，開關管截止。

??? (2)欠壓保護

??? 當輸入交流電壓過低時，開關變壓器@～①繞組上的電壓幅度也會隨之降低，經DJ 06整流，C105

濾波后加到1C101③腳的電壓也相應降低。當③腳電壓低于8.2 V時，IC101內部欠壓保護電路動作，開

關管截止。

??? (3)過載保護

??? ICI01內部設有過載（過流）保護電路，若因負載過重或其他原因?qū)е麻_關管導通電流峰值超過0,9A

時，過載保護電路動作，開關管截止。

??? (4)過熟保護

??? IC101內部集成有過熱保護電路。當IC101內部管蒼結溫超過1600C時，過熱保護電路啟動，開關管

截止而關閉，達到過熱保護的目的。

??? 此外，該電源還在開關變壓器Tl01⑥～④繞組間接有C103、R102、C104、D105組成的開關管漏極

尖峰電壓吸收電路，以保護開關管。
