中龍-ZL-2801A型DVD機的開關穩壓電源電路

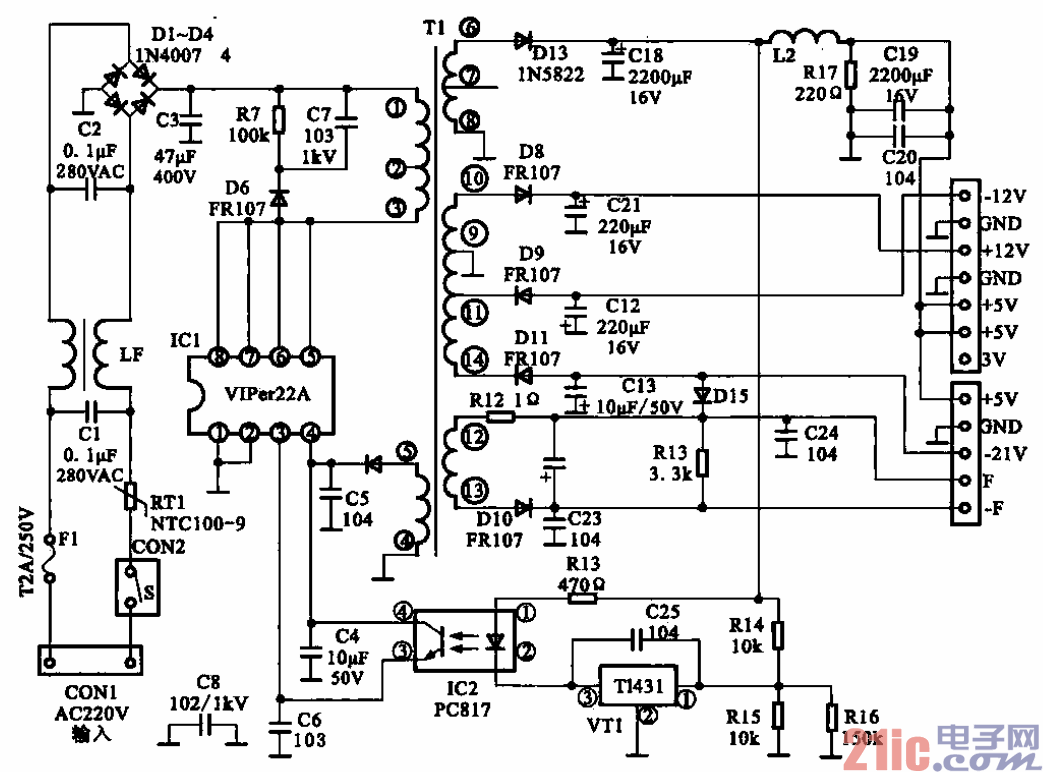

所示為中龍ZL-2801A型DVD機的開關穩壓電源電路，它主要是由交流輸入電路、整流濾

波電路、開關振蕩電路、開關變壓器Tl、次級整流濾波和穩壓電路等構成的。

??? 1．交流輸入電路

??? 交流輸入電路是由電源開關S、熔斷器Fl、互感濾波器LF及濾波電容器Cl、C2等構成的，其功能

是濾除交流輸入信號中的干擾和噪波。

??? 2．整流濾波電路

??? 220 V交流電壓經濾波后是由橋式整流堆D1～D4和濾波電容器C3構成的橋式整流電路進行處理，

然后輸出約300 V的直流電壓并送到開關變壓器TI的①腳。
