同洲CDVB3188V接收機開關電源電路

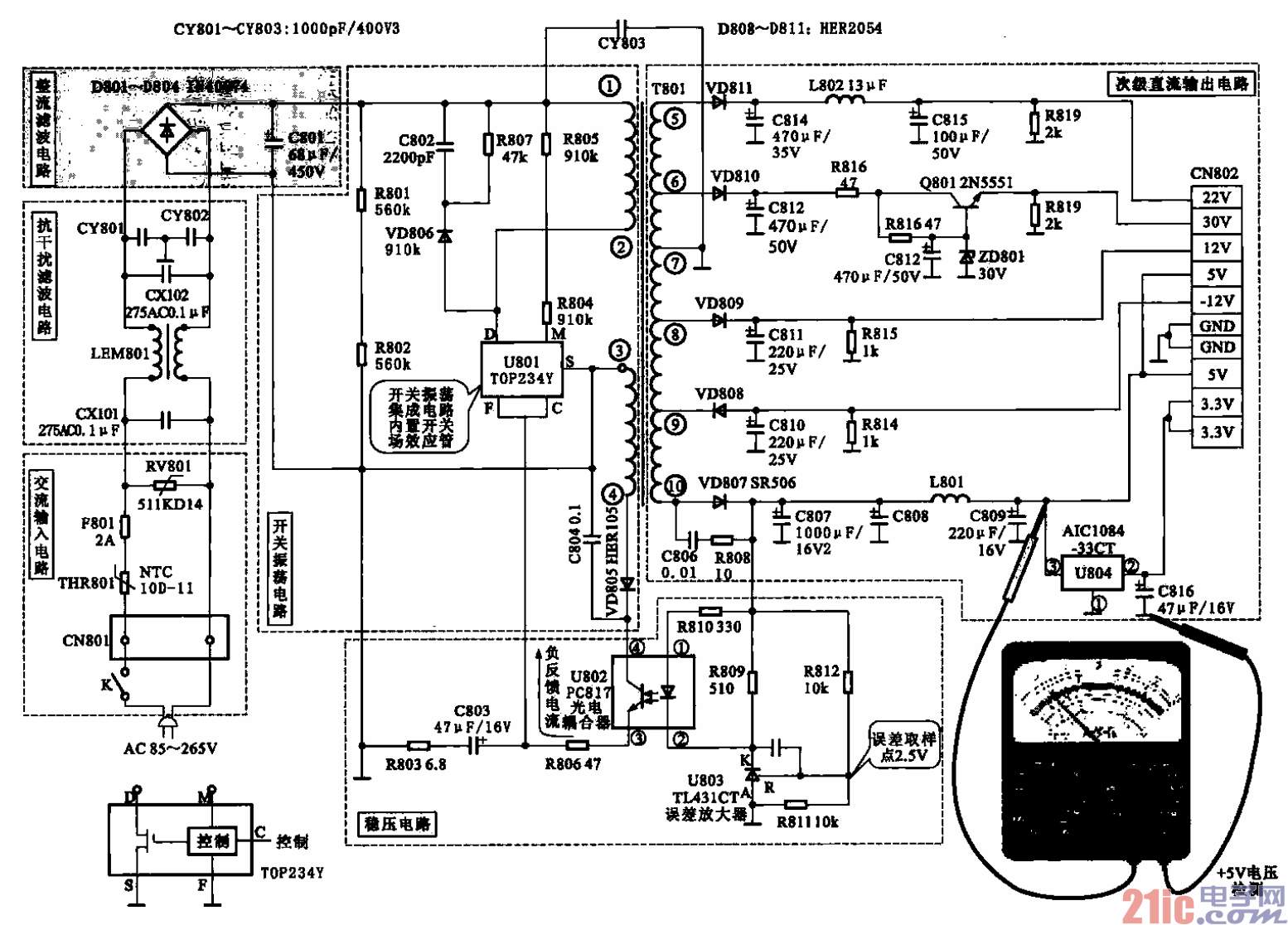

所示是同洲CDVB3188C接收機開關電源電路，主要由交流輸入電路、抗干擾濾波電路、整

? 流濾波電路、開關振蕩電路構成。

??? (1)交流輸入電路

??? 交流輸入電路是由電源開關K、交流輸入接口CN801、熱敏電阻器THR801、熔斷器F801和壓敏電

? 阻RV801等部分構成的。如接收機內有過載故障，熔斷器熔斷，其保護作用。如果外部輸入電壓過高（高

? 于260 V）壓敏電阻器短路，并使熔斷器熔斷，同樣起到保護作用。

??? (2)抗干擾濾波電路

??? 抗干擾濾波電路主要是由濾波電容囂CXI叭、CXl:02、CY801、CY802和互感濾波器LEM801等元

? 器件構成的，它主要是濾除來自交流電阿中的干擾脈沖，同時也可以防止開關電源產生的振蕩脈沖反送到

? 電阿中去對其他設備造成干擾。

??? (3)整流濾波電路

??? 整流濾波電路是由橋式整流電路D801—D804和濾波電容器C801構成的，它的功能是將交流220V

? 電壓整流成直流（約300V）的電壓，再由電容器C801平滑濾波后消除脈動分量，為開關振蕩電路供電。

??? (4)開關振蕩電路

??? 開關振蕩電路主要是由開關振蕩集成電路U801、開關變壓器T80】、次級輸出電路和穩壓電壓等構

? 成的。

??? 開機后直流300 V電壓如到開關變壓器T801的初級繞組的①腳，經初級繞組后由②腳接到開關振蕩

? 集成電路U801的D腳，該腳接U801內的開關場效應晶體管的漏極D，與此同時+300V直流經啟動電阻

? 器R805、R804為開關振蕩集成電路U801的M端加上啟動電壓，使U801內的振蕩電路啟振，于是U801

? 內的開關場效應晶體管受到振蕩信號的驅動而進入振蕩狀態。開關變壓器的次級繞組（③～④端），在啟

? 振時④腳的輸出經整流濾波形成電壓并經光電耦臺器U802反饋到U801的F、C端。

??? 開關電源啟振后開關變壓器次級各繞組的輸出經整流濾波后輸出多種直流電壓為接收機供電。

??? 穩壓電路接在+5V的輸出電路中，+5V輸出電壓經R812、R811構成分壓電路，分壓點正常電壓為

2.5 V，該電壓作為誤差取樣點送到誤差放大器U803的輸入端R，如果輸出+5 V電壓有波動會引起取樣點

電壓的變化，該誤差電壓加到U803的R端，會引起U803 K-A間的阻抗變化，U803 A-K間阻抗的變

化會引起光電耦臺器U803中發光二極管發光強度的變化，于是引起光電耦臺器U802中光敏晶體管阻抗

的變化，井使U802@腳的電壓發生變化，該電壓作為負反饋信號加到開關振蕩集成電路的F端，使U801

中的振蕩脈沖寬度變化，從而使開關電源的輸出得到穩定。
