東仕IDS-2000F機頂盒的開關電源電路

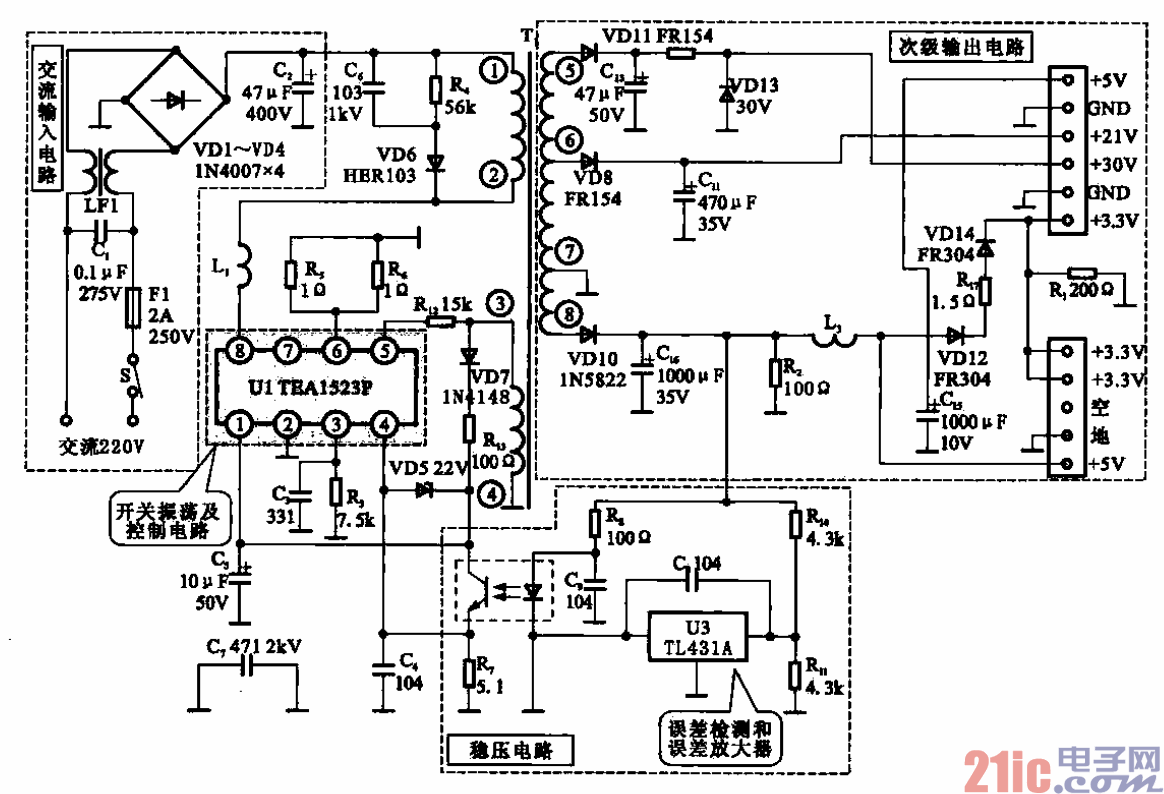

東仕IDS -2000F機頂盒的開關電源電路主要是由交流輸入電路、開關振蕩電路、次級輸出電路和穩

壓控制電路等構成的，如圖2·63所示。

??? (1)交流輸入電路

??? 交流輸入電路是由開關S、熔斷器Fl、互感濾波器cl、LF1和橋式整流電路(VDI—VD4)等構成

的，其功能是濾除交流220V輸入電壓的干擾并整流成直流300V的電壓，C2為平滑濾波電容器。

??? (2)開關振蕩及控制電路

??? 開關振蕩及控制電路都集成在Ul TEA1523P之中，直流300 V經開關變壓器Ti的初級繞組①～②為

Ul⑧腳供電，開關管集成在Ul之中，正反饋繞組@～④腳為U1提供電源和正反饋電壓使Ul進入開關

振蕩狀態。

??? (3)次級輸出電路

??? 開關變壓器Ti的攻級有多組輸出，分別經整流濾波輸出+5 V、+21 V、+30 V和+3.3 V電壓。

??? (4)穩壓電路

??? 穩壓電路接在+5V的輸出電路中，Rl4、R11構成分壓電路，U3為誤差檢測和誤差放大器，它將誤差

信號經光電耦臺器反饋到Ul的④腳，對Ul的振蕩輸?shù)剡M(jìn)行控制。

?
