長虹DVB-2000型數字衛星接收機開關電源電路

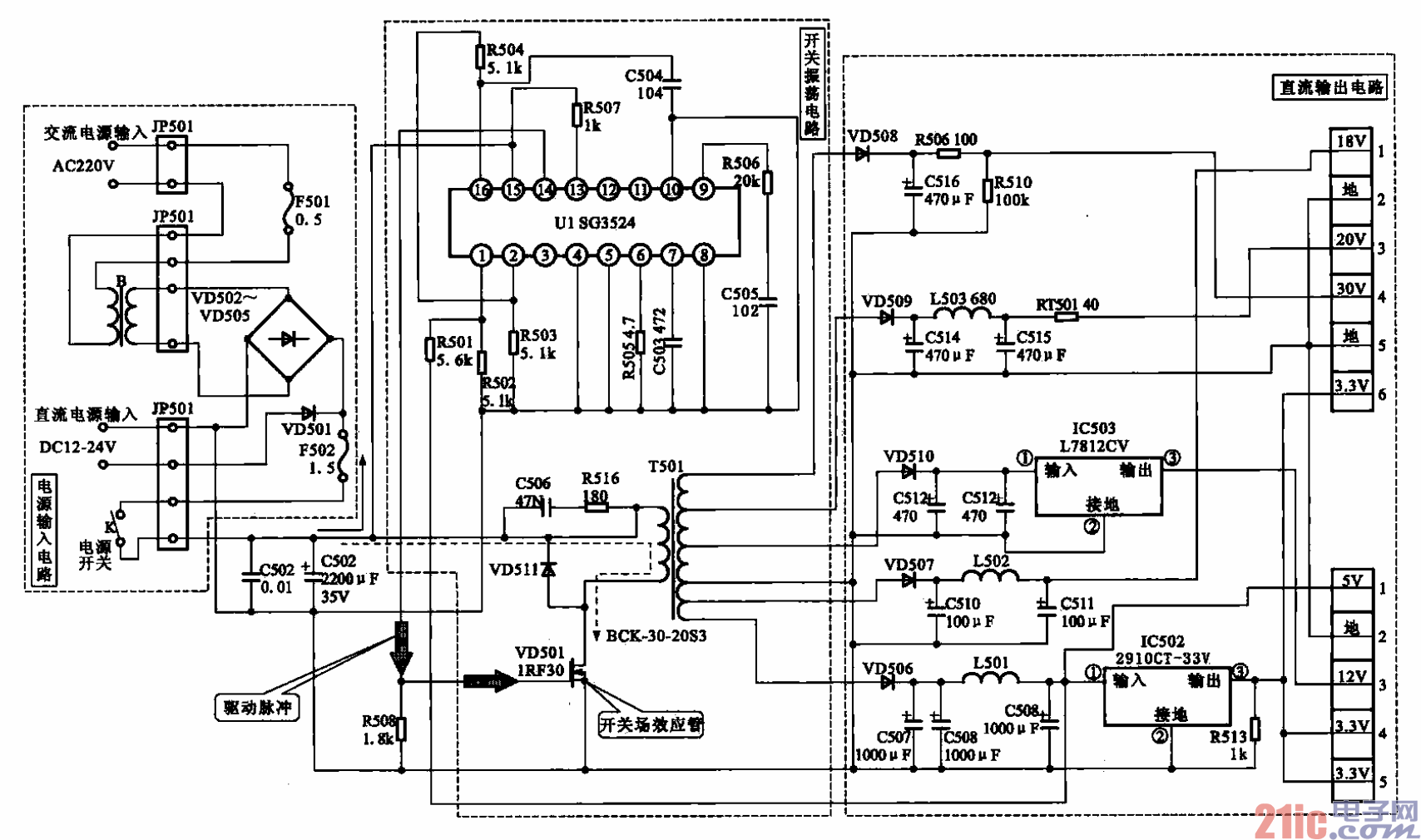

長虹DVB -2000數字衛星接收機項盒的開關電源電路主要是由電源輸入電路、開關振蕩電路、直流

輸出電路等構成的，如圖所示。

??? (1)電源輸入電路

??? 圖所示電路中，220 V交流電經降壓變壓器B和橋式整流電路VD502—VD505整流后，經熔斷

器F502和電源開關K送到開關電源電路中。

??? 外部輸入的12—24 V直流電源也通過F502和K送到開關電源電路中，在輸入電路中串接了一個整

流二極管VD501。

??? 整流二極管VD501主要起兩個作用：

??? ①二極管具有單向?qū)щ娦裕畬Ξ惓ｋ妷河懈綦x作用。

??? ②將交流220 V和外部輸入的直流電源的輸入隔離，有交流220V輸入時，外部直流電壓輸入不起

作用，可防止兩種輸入同時工作。

??? (2)開關振蕩電路

??? 開關振蕩電路是由開關晶體管VD501、開關振蕩集成電路Ul和開關變壓器T501等構成的。集成電

路Ul SG3524 fr
電源進入工作狀態。穩壓電路接在+5 V的輸出端，+5 V輸出電壓經取樣電阻器R501、R502分壓后獲得

+2.5 V的取樣電壓并送至Ul的①腳作為負反饋信號，當輸出電壓上升時，Ul (SG3524)內部誤差電壓

將上升，uI@腳輸出的脈沖寬度將變窄，從而使輸出電壓下降，從而達到穩壓目的。

??? (3)直流輸出電路

??? 直流輸出電路和～般數字衛星接收機中輸出電路的原理相同。由VD506組成的一路+5V電源向音頻

D/A轉換器、調諧器等供電，同時通過低壓差(LDO)三端穩壓集成器(IC502)輸出所需的穩定電壓。

IC502的輸入電壓為Sv，輸出為3.3 V。
