逆變器的亮度控制電路

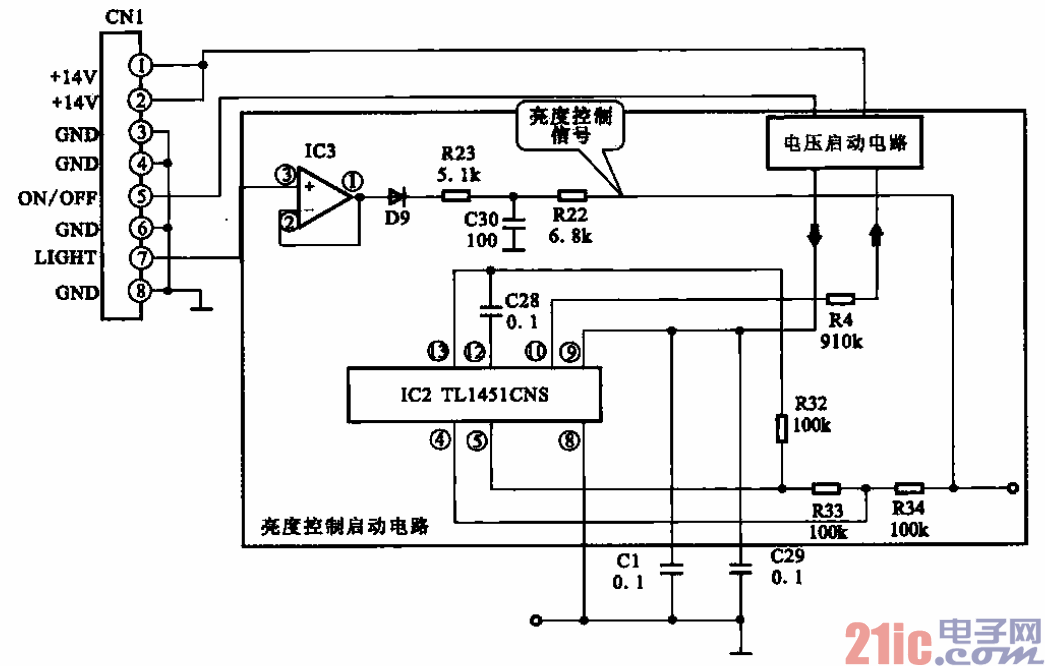

所示為逆變器的亮度控制電路，它主要由運算放大器IC3、二極管D9、電容器C30及電阻器

R23、R22、R33、R34、R32等構成。

??? 主控電路部分將亮度調節信號以PWM脈沖的方式給運算放大囂IC3的◎腳（同相輸入端）t其輸出

端與反向輸入端短接，組成一個電壓增益為1的放大器，將亮度調節電平放大后，經過D9整流、R23、

C30濾波后，通過R22、R34送入IC2的④，經R33、R32送到IC2的@I腳。調整PWM脈沖信號寬度，

經驅動電路后送往高壓電路，最終改變了高壓幅度，也就改變了背光燈的亮度，實現了亮度調節的目的。
