逆變器的高壓輸出形成電路

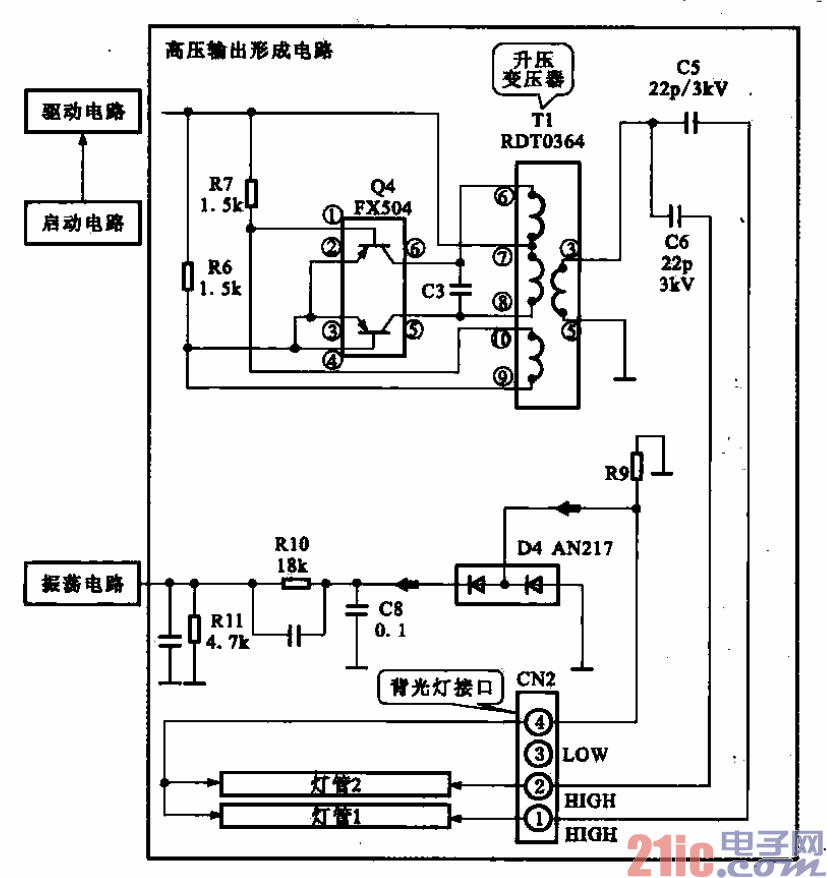

高壓輸出形成電路由雙晶體管Q4、升壓變壓器Tl、電容器C3等元器件組成，這是一個典型盼變壓

器耦合自激振蕩電路，圈所示為逆變器的高壓輸出形成電路。

??? 電路靠變壓器初、次級繞組同名端的正確連接來滿足自激振蕩的相位條件，即滿足正反饋條件。而

振幅條件的滿足，一是靠合理選擇電路參數，使放大器建立臺適的靜態工作點，其次是改變反饋繞組的匝

數，提高它與初級繞組之間的耦合程度，以得到足夠強的反饋量。穩幅作用是利用晶體管的非線性來實現

的。Tl次級繞組感生的高壓通過c5、C6及接插件CN2給背光燈供電。

?
