千鶴100Hz信頻脈沖充電電動自行車電池電路

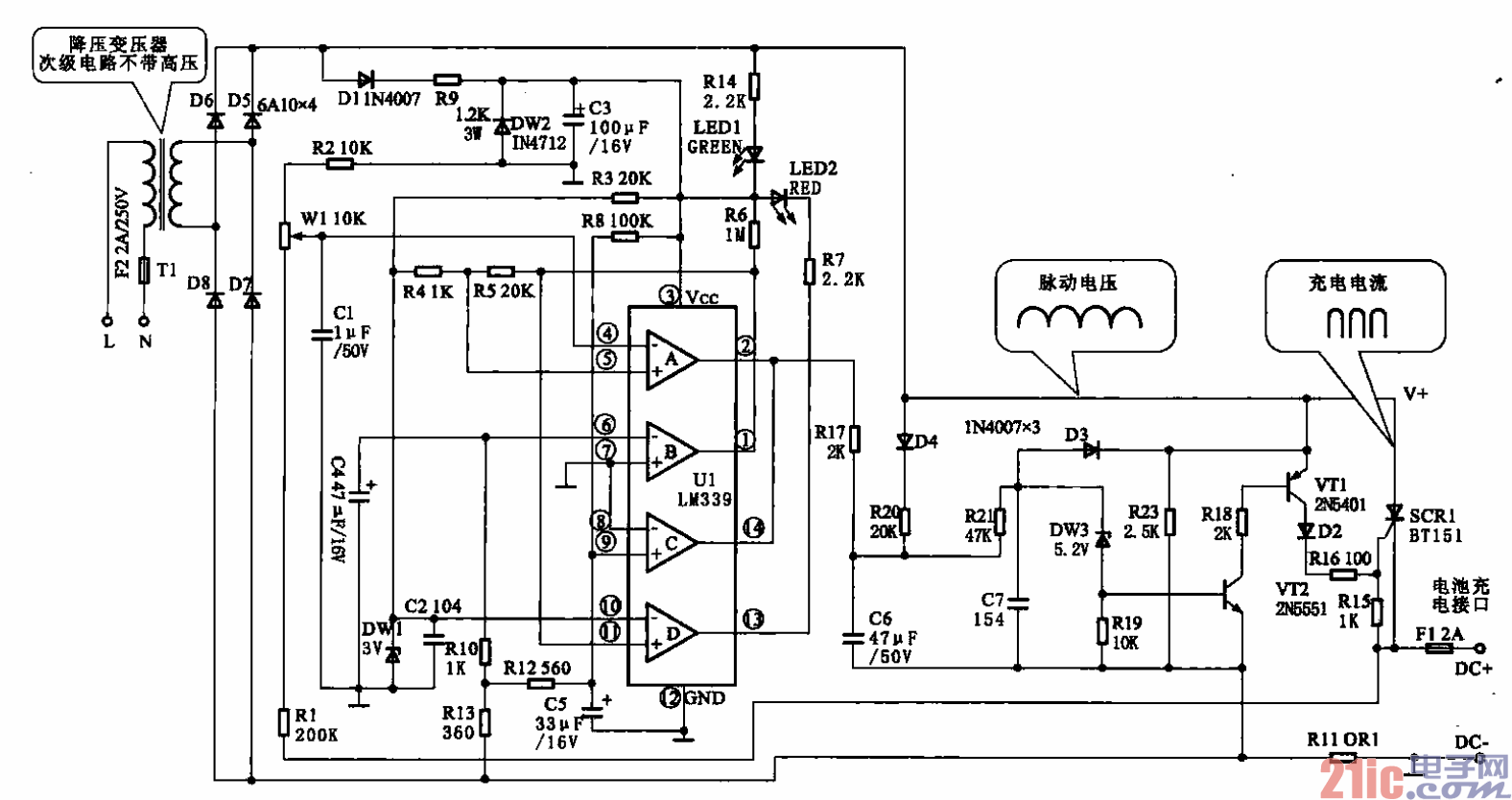

示為千鶴1.00 I-Lz信頻脈沖式電動自行車電池充電電路。工頻變壓器Tl是降壓變壓器，D5～

D8組成橋式整流，輸出的脈動直流經Dl、R9、DW2為控制電路供電。

??? 充電開關SCR1是單向可控硅，它導通對為電瓶充電，由于供電電源是饅頭形的ioo Hz AaC動直流電，

過零時關斷，所以這個充電器為100 FIz脈沖充電器，充電電流波形如圖2-77所示。

??? 充電開關控制由DW3、VT1、VT2組成，在饅頭形的IOOH脈動直流電的每個周期，v+電位上升到

DW3反向擊穿時，v+經D4、R20、R21、DW3使VT2導通，進而使rri導通，v+~ vri、D2使SCR1

導通，在v+電位高于電瓶電壓時，v+對電瓶充電。但是，如果將R20和R2J分壓點接地，v+電位再高，

DW3、VI2、VI2、SCR1也不會導通。保護電路和充電停止就是利用將R20和R21分壓點電位拉低實現

關閉充電輸出的。

??? 電瓶電壓限壓檢測由UIA、Rl、Wl、R2組成，當電瓶電壓上升到43.5V時，UIA翻轉，它的②腳

對地導通，通過R17將R20和R21分壓點電位拉低實現關閉充電輸出。

??? 充電電流限流檢測由UIC、R12、R13組成，當充電咆流超過限定值時，電流取樣電阻器Rll左端

電位降低到使UIC翻轉，它的@腳對地導通，同樣將R20和R21分壓點電位拉低實現關閉充電輸出。

??? 充電狀態檢測由UIB、R10、R13組成，充電電流超過規定值時，電流取樣電阻器Rl1左端電位降

低列UIB翻轉，它的①腳變?yōu)楦唠娢?，促使充電狀態顯示驅動UID翻轉，其@腳電位變高，充電燈LED2

熄滅。在UIB的①腳電位變高時，也升高了UIA的基準電壓，即升高了電瓶限壓的門檻電壓值，充電脈

沖電流被形左邊變窄，即使充電電流下降。
