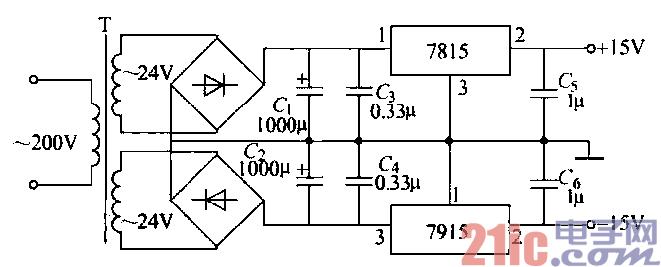

采用集成正、負穩壓器的電源電路，變壓器的二次側輸出電壓為24V．經全波整流后輸出的? ’
直流電壓為24VXo．9- 21. 6V。兩個1000_uF
電容器分別為兩個橋式整流電路的濾波電容。
經過集成穩壓器穩壓后，分別輸出正、負15V
的直流電源。
??? 集成穩壓器內部穩壓系統及紋波消除系統
十分完善，因此，濾波電容不必太大。特別是
目前使用廣泛的聲控?zé)糸_關，均使用這種電源
供電。
