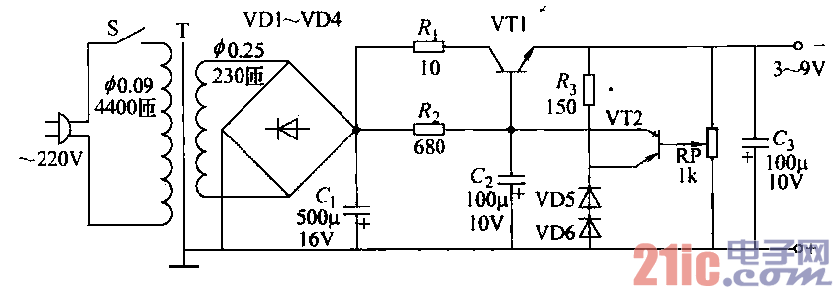

3—9V可調lOOmA穩壓電源如圖12-30所示的穩壓電源，采用有放大管的串聯型穩壓電路，輸出電壓

由3～9V連續可調，輸出電流可以達到lOOmA，適合電源電壓不同的多種晶體管收音機使用。

??? 電路原理：變壓器二次側的低壓交流電，經過整流二極管VD1—VD4整流，電容c1濾波，獲得直流

電，輸送到穩壓部分。穩壓部分由調整管VT1、．放大管VTZ和起穩壓作用的硅二槿管VD5、VD6等組成。

晶體管集電板和發射極之間的電壓降簡稱管噩降。調接管VT1上的管壓碑是可變的，當輸出電壓有減小的

趨勢t管壓降會自動地變小，維持輸出電壓不變，當輸出電壓有增大的趨勢，管壓降又會自動地變大，仍

維持輸出電壓不變。可見，VT1相當于一個可變電阻，由于它的調整作用，使輸出電壓基本上保持不變。

調整管的調整作用是受放大管VT2控制的，輸出電壓經過電位器分壓，輸出電壓的一部分加到VT2的基

極和地之間。由于VT2的發射檄對地電壓是通過-極管VD5、VD6穩定的，可以認為VT2的發射極對地

電壓是不變的，這個電壓叫做基準電壓。這樣．\r:r2基極電壓‘的變化就反映了輸出電壓韻變化。如果輸出

電壓有減?。ㄖ附^對值，下同）趨勢，VT2基極發射極之間的電壓也要減小，這就使VT2的集電極電流

減小、集電極電壓增大。由于VT2和VT1是直接耦合昀，VT2集電檄電壓增大，也就是VT1基極發射極

之間的電壓增大，這就使VT1加強導通，管壓降減小，維持輸出電壓不變。同樣，如果輸出電壓有增大的

趨勢，通過VT2的作用使VT1的管壓降增大，維持輸出電壓不變。

??? VD5、VD6是利用它們在正向?qū)ǖ臅r候正向壓降基本上不隨電流變化的特性來穩壓的。硅管的正向

壓降大約是0. 7V，兩只硅二極管串聯可以得到大約1.4V的穩定電壓。利用正向特性進行穩壓沒有利用反

向擊穿特性效果好，它的優點是能夠提供較低的穩定電壓。馬是提供VD5、VD6正向電流的限流電阻。

Rz是VT2的負載電阻，又是VT1的偏流電阻。Ri是為了在輸出電流較大的時候，減小VT1管壓降而設

置的。C2是考慮到在市電電壓降低的時候，為了減小輸出電壓的交流成分而設置的。G的作用是降低穩

壓電源的交流內阻和紋波。
