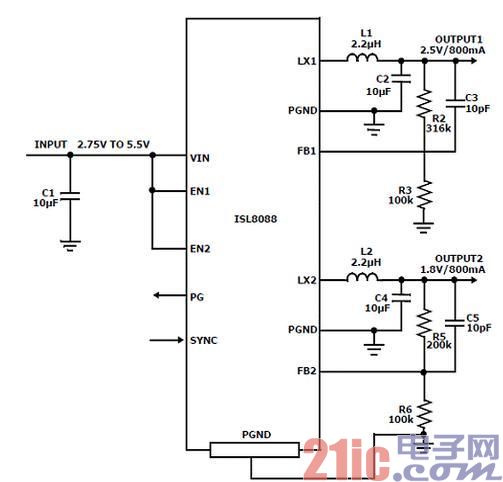

?Intersil 公司的ISL8088是雙路800mA低靜態電流高效2.25MHz同步降壓電源穩壓器，電源電壓從2.75V到5.5V，工作頻率2.25MHz,可使用小型低成本電感和電容，每路輸出電壓可低至0.6V，主要應用在DC/DC POL模塊，μC/μP，F(xiàn)PGA和DSP電源，路由器和交換機的插入DC/DC模塊，測試和測量系統，鋰離子電池和條形碼閱讀器。本文介紹ISL8088主要特性以及應用電路，以及ISL8088 EVAL1Z評估板主要特性。

ISL8088有用戶可配置的工作模式PWM模式和PFM / PWM模式。迫使PWM模式操作可以減少噪音和射頻干擾而高效降低切換損失。在操作模式，渠道吸引總靜態電流只有30μa因此使輕載效率高為了最大化電池壽命。ISL8088提供監控輸出在升高。關閉時，ISL8088放電輸出電容器。其他特性還包括內部數字軟啟動，使對權力序列，過電流保護，熱關閉。ISL8088提供3 mmx3mm 10 Ld DFN包和1毫米最大高度。完整的轉換器占地面積小于1.8平方厘米。

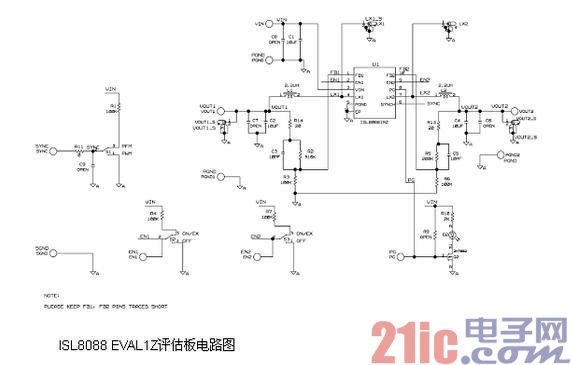

ISL8088 EVAL1Z評估電路設計

?

ISL8088 的EVAL1Z工具包是供個人使用，與荷載點要求應用程序采購從2.75 v至5.5 v。ISL8088EVAL1Z評估板用于演示ISL8088低靜態電流模式轉換器的性能。ISL8088提供3 mmx3mm 10 Ld DFN包和1毫米最大高度。完整的轉換器占地面積小于1.8平方厘米。

?

主要特性

?

Power-Goods(PG)輸出1毫秒的延遲，2.75 v至5.5 v電源電壓，3%輸出精度過熱/負載/線，與Pre-biased啟動輸出，內部數字軟啟動- 2 ms，Soft-Stop輸出放電期間禁用，30μa靜止電源電流在烤瓷模式，選擇迫使PWM模式和PFM模式，4 mhz外部同步，6.5典型μa邏輯控制關閉電流，最大占空比為100%最低輟學，內部電流補償方式，峰值電流限制，過熱保護。
