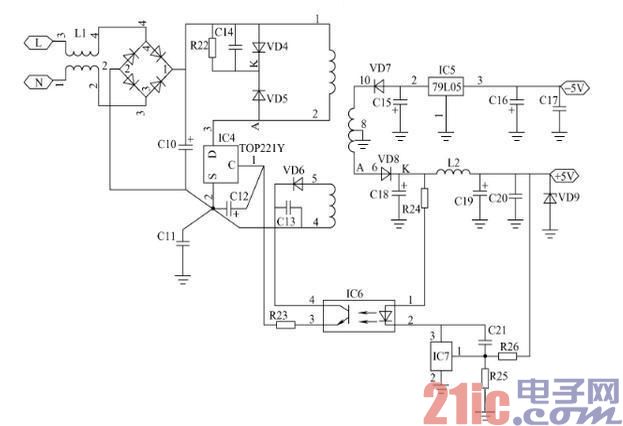

?該電路核心器件IC1為TOP221,三端高壓開關集成電路，其內部集成有電壓型脈寬調制振蕩器、基準電壓源、誤差放大器、高壓啟動限流電阻以及過熱等保護電路。此外在芯片上還集成有耐壓700V的N溝道功率場效應晶體管，其工作頻率可達100kHz,驅動功耗小，最大占空比達70%,效率可達90%。所以，該開關電源外圍元器件少，可靠性高。IC1的漏極D接高壓，源極S接零電位，控制極C與零電位之間接啟動電容C3，通常該電容值為47μF。控制極C的輸入電流大小將改變脈寬調制的占空比，當輸入電流增加時占空比將減小。

控制電流來自高頻開關變壓器T的一個二次繞組3、4,T的鐵氧體磁心體積僅19mm×17mm×5mm,VD5抑制反峰尖脈沖。IC1的外圍電路的工作過程很簡單：當輸出電壓升高時，IC1的C極輸入電流也會增加，輸出脈沖占空比將減小，從而使輸出電壓降低。
