采用線性穩壓器構成的微處理機電源電路圖

采用線性穩壓器構成的微處理機電源電路圖
提問者：cnibooji 地點：- 瀏覽次數：2007 提問時間：01-01 08:33
我有更好的答案
提 交
1條回答
qwe043 01-10 22:31

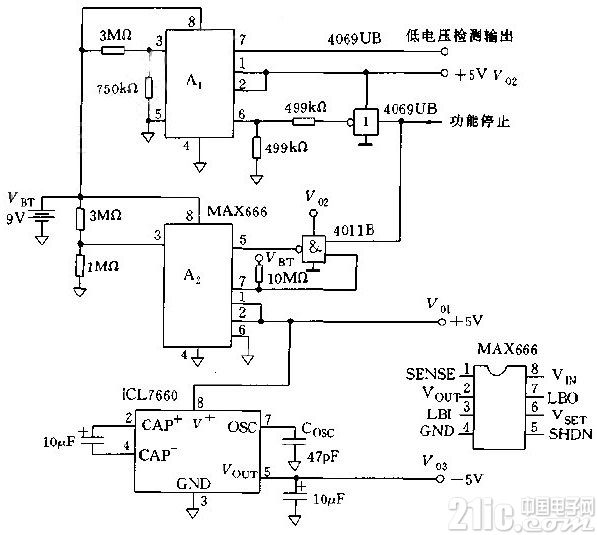

采用線性穩壓器構成的微處理機電源電路如下圖所示，采用2個MAX666簡單構成。CPU與A/D轉換器供電電源采用A2，RAM與實時時鐘供電電源采用A1。MAX666的輸出電壓Vo由VSET(6腳)進行控制，若VSET接GND，輸出為固定5V電壓。若用電阻對Vo進行分壓，分得的電壓加到VSET端，從而可編程輸出。


采用線性穩壓器構成的微處理機電源電路圖
