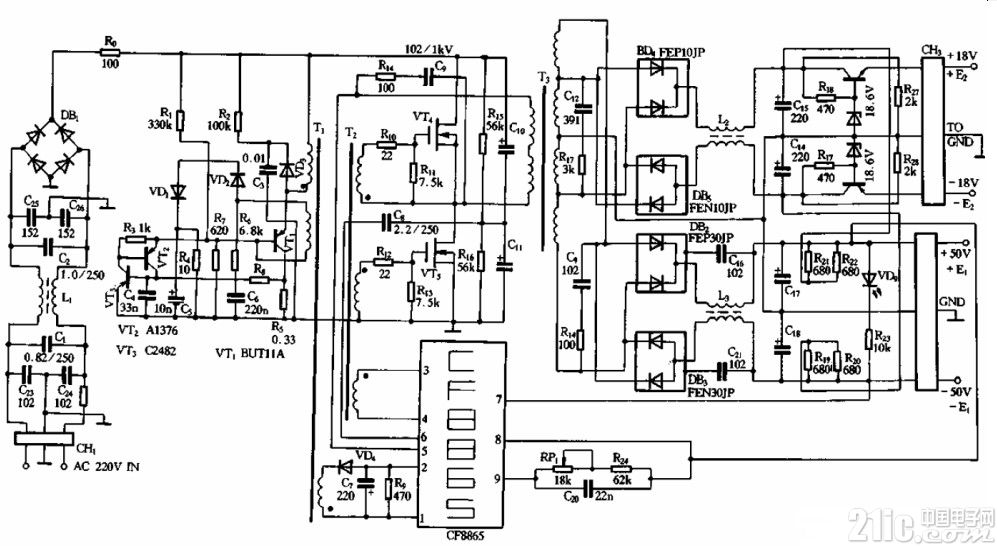

這里所介紹的是一款采用CF8865專用模塊的開關電源電路，因本電路中的集成控制模塊是采用CF8865專用模塊。在圖中，VT4、VTs為受激勵變壓器Tz控制而工作的開關管，它的輸出通過脈沖變壓器T3的降壓，其次級輸出電壓經橋式整流和穩壓、濾波后輸出兩組正負對稱的直流電源，其中一組為±18V,另一組為±50V.

CF8865能產生120kHz的振蕩脈沖，從模塊的3、4腳輸出并通過激勵變壓器T推動開關管VT4、VTs工作。CF8865的9腳為輸出電壓調節端，RPi為調節電位器，調節尉、即可改變輸出電壓值0 8腳為輸出電壓誤差取樣電壓的輸入端。l、2腳為市電電壓輸入波動取樣控制輸入端，由于CF8865的3.4腳除了向激勵變壓器Tz輸出推動脈沖使 VT4、VTs導通截止外，還通過另一繞組去推動vrl的導通截止。當市電電壓波動時，整流輸出的300V直流電壓也會發生波動，這樣由VTi導通、截止在Ti的初級繞組兩端形成的脈沖的幅度也會波動，它耦臺到次級后經VD4整流產生的負電壓的幅度也會渡動，并使2、1腳之間的電位差發生變化，經內部乜路檢測后去控制3、4腳輸出的推動脈沖的寬度，最終實現對市電波動造成輸出電壓的波動進行穩壓控制。
