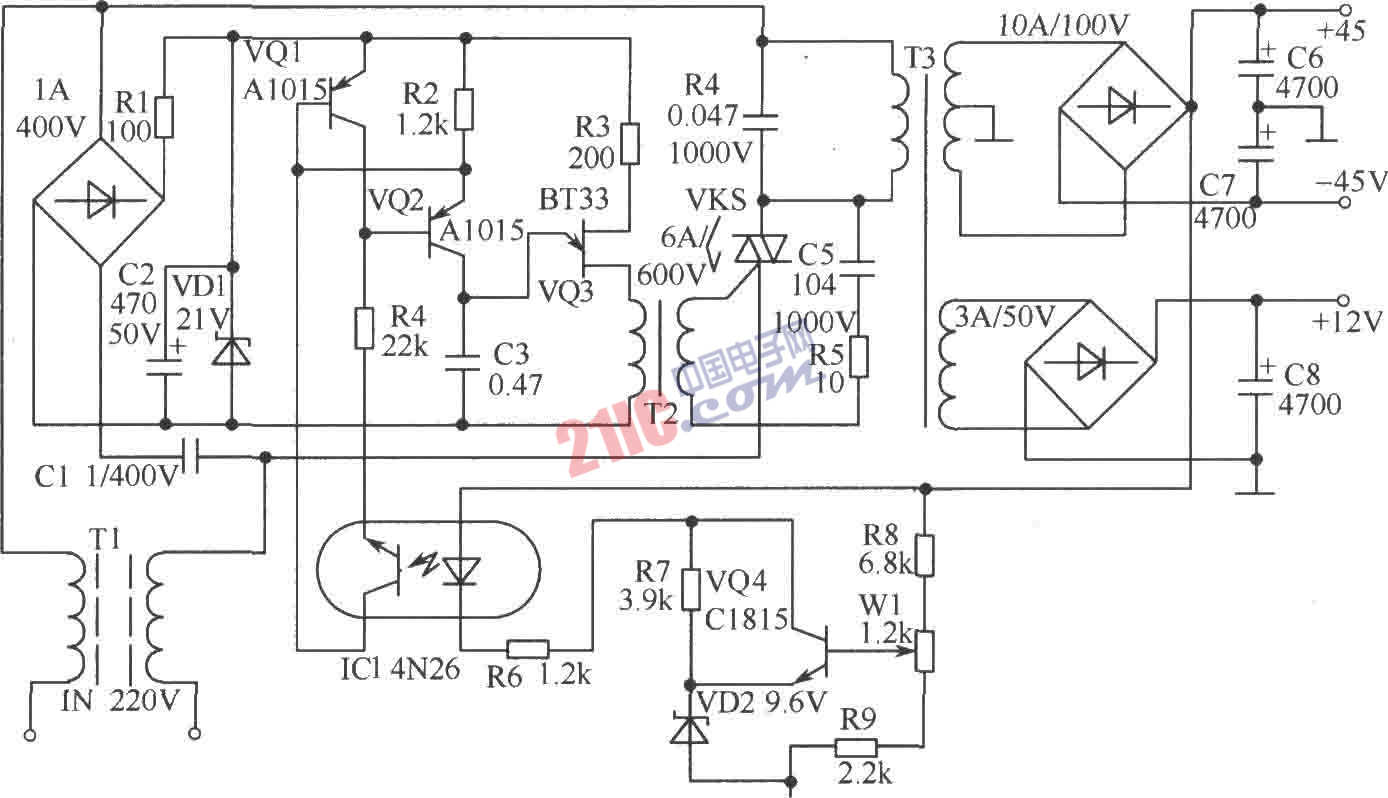

如圖所示為性能優越功放電源的電路。它具有體積小、功率大、效率高的特點。

工作原理：交流電源輸入經T1進行濾波后分成兩路輸出，一路去降壓變壓器T3，在T3的初級回路中串人了雙向晶閘管KS，用來改變變壓器T3的初級交流功率。另一路通過電容C1降壓后進行整流，并由VD1穩壓后給觸發控制電路提供直流工作電壓。R3、C3、VQ3與變壓器T2組成一弛張振蕩電路。R2、R4與VQ1、VQ2組成電流源，給電容C3恒流充電。當C3兩端的電壓被充至VQ3擊穿電壓時，C3即通過VQ3的發射極、基極和變壓器T2的初級線圈放電，在變壓器T2的次級得到晶閘管KS的觸發脈沖，控制晶閘管KS導通，使變壓器T3工作。在變壓器T3的次級，經整流、濾波后得到功率放大器所需正、負對稱的直流電壓。電容C3兩端的電壓放電至VQ3的谷點電壓時，VQ3的發射極與基極間關閉，并準備下一周期電容C3的充放電。R6～R9、VQ4、VD2與W1等組成電壓比較放大電路，調整W1可改變輸出電壓，并通過IC1去控制VQ1、VQ2電流源的電流達到改變C3的充放電時間，控制晶閘管VKS的導通角，從而改變變壓器T3的初級交流功率，在次級得到恒定的輸出電壓，保證了功率放大器的瞬間功率。

元器件選擇：變壓器T2用5mm×5mm的E型鐵芯自制，初級可用聲Φ0.15mm的漆包線繞200圈，次級繞135圈。變壓器T3可用40mm×60mm的鐵芯繞制，初級用Φ0.9mm的漆包線繞352圈，次級用聲Φ1.26mm的漆包線繞176圈，88圈處抽頭。其他元器件如圖所示。

?

?
