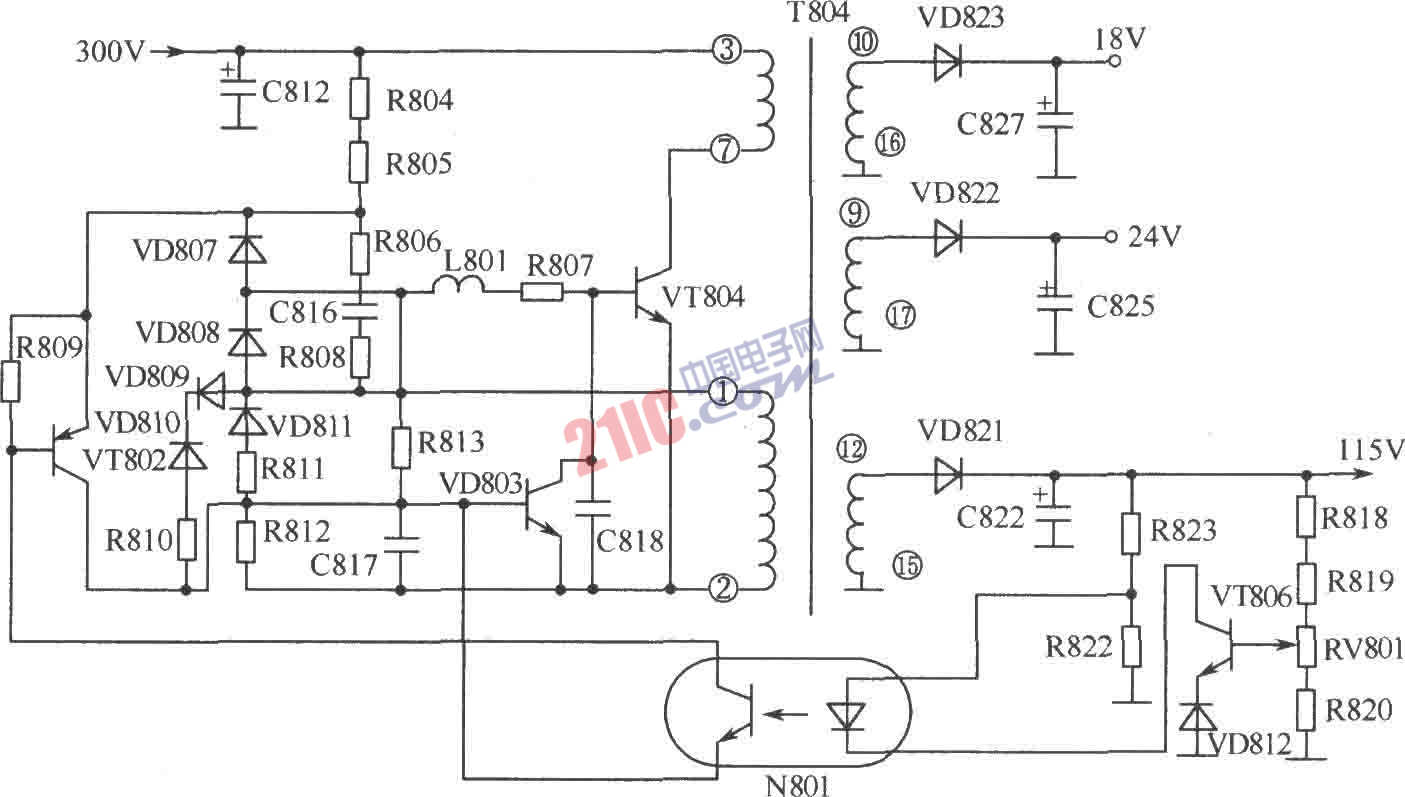

如圖所示為彩電開關穩壓電源中的部分電路，穩壓電路由VT806、VT802、N801及VT803等組成，穩壓電路的取樣電壓取自開關電源115V輸出端，VT806發射極接6.2V穩壓管VD812。當開關電源的輸出電壓升高時，VT806的基電極電位上升，集電極電流增大，流過光電耦合器N801中發光二極管的電流增大，發光強度增大，則N801中的光敏三極管的導通電流增大，R809上的壓降增大，VT802基極電位下降，集電極電流增大，VT803基極電位迅速上升，VT803導通電流加大，對開關管VT804基極電流的分流加大，使VT804提前退出飽和狀態。開關管導通時間縮短，開關電源次級輸出電壓下降而恢復到正常值。當開關電源輸出電壓下降時穩壓電路的工作過程與上述過程相反，從而保證輸出電壓的穩定。因此光電耦合器N801起著控制作用，同時使市電與穩壓輸出隔離。

?

?
