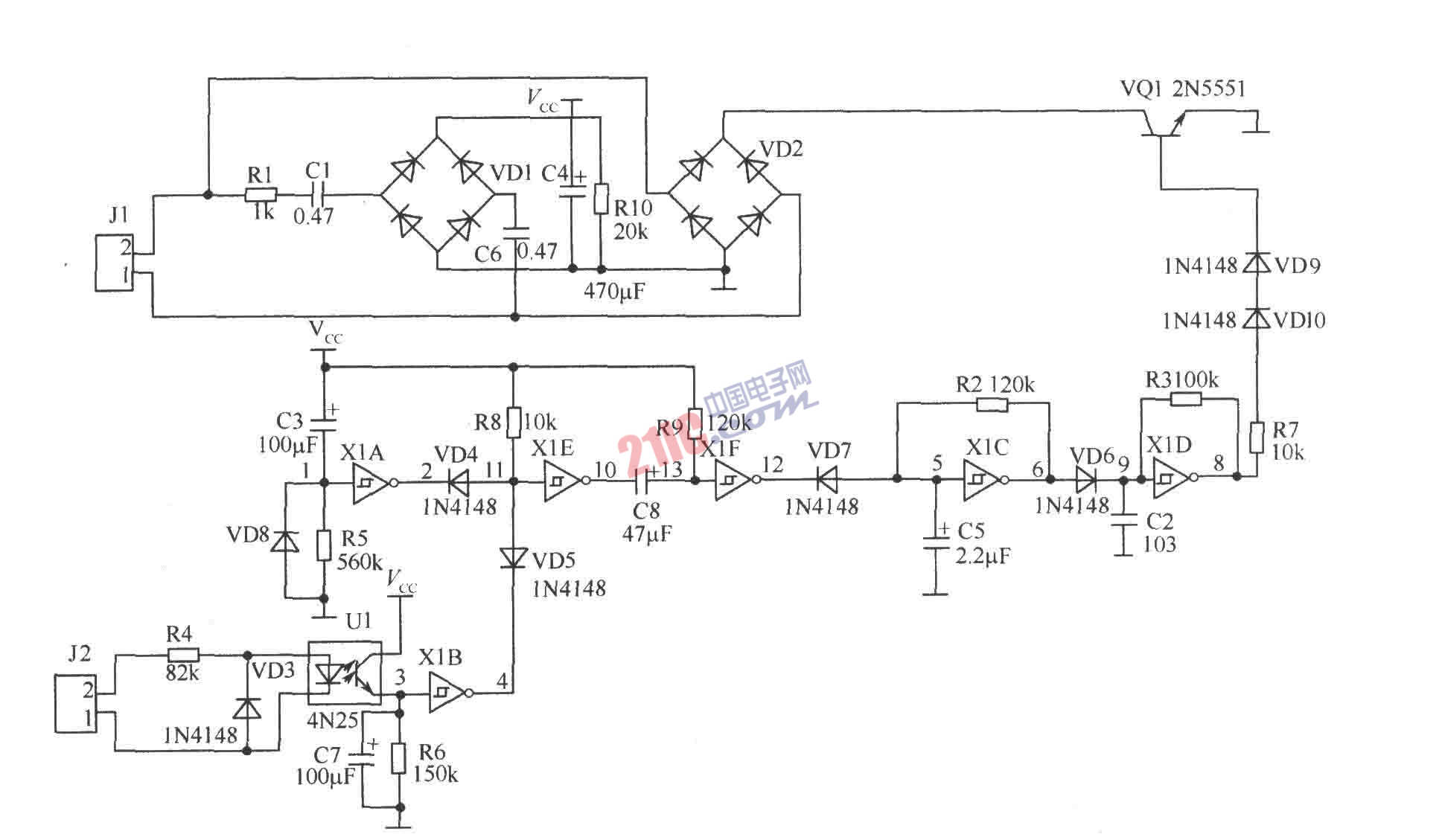

該電路的工作原理：

電路中，J1與電話線相連接，沒有電話打入時，因無振鈴信號，所以Vcc為0V，電路得不到電源電壓而不工作。有外線電話打入時，振鈴信號經R1限流，C1、C6耦合、橋堆VD1整流、C4濾波后，為整機提供電源電壓Vcc，經檢測，Vcc隨鈴流信號的變化在1.8V～4.2V之間波動，但不影響功能。C3、R5、VD4及集成電路X1A(X1A～X1F為集成電路施密特觸發器CD40706的6個單元)組成延時電路，有電話打入時，C3兩端的電壓不能突變，X1A的1腳為高電平，2腳為低電平，VD4導通，X1E的11腳為低電平，10腳為高電平，則X1F的13腳為高電平，12腳為低電平，VD7導通，由X1C和X1D構成的多諧振蕩器停振。Vvcc通過R5對C3充電，經一段時間(大約主叫電話聽到第十聲回鈴音“嘟”)后，X1A的1腳變?yōu)榈碗娖剑?腳為高電平，VD4截止，此時，X1E的11腳電平由市電的供電情況決定，與R5并聯的VD8為C3提供放電回路，當電路工作結束后，處于待機狀態時，C3經VD8快速放電，為下一次的正常工作做好準備。J2接220V交流市電，經R4降壓限流后，正半周時使光電耦合器內的發光管導通，VD3可防止光耦內的發光管被反向電壓擊穿而損壞。供電正常時，X1B的3腳為高電乎，4腳為低電平，VD5導通，X1E的11腳為低電平，X1C、X1D等構成的振蕩器停振，X1D的輸出端為低電平，VQ1截止，不對主叫電話發送信號。停電時，由于光電耦合器內的發光管無電流通過，所以光敏管截止，X1B的3腳為低電平，4腳為高電平，VD5截止，X1E的11腳為高電乎，10腳為低電平，由于C8兩端電壓不能突變，所以X1F的13腳也為低電平，12腳為高電平，VD7截止，X1C和X1D組成的振蕩器均起振，X1D構成的高頻振蕩器受X1C產生的低頻信號調制，產生的音頻已調信號經R7、VD9、VD10后，送至VQ1基極，由VQ1放大后，經極性轉換電路VD2送到電話線，向主叫電話發出急促的“嘀、嘀”聲，提示家中停電。另一方面，Vcc通過R9對C8充電，使X1F的13腳電壓不斷升高，經過一段時間充電后，13腳變?yōu)楦唠娖?，X1C、X1D構成的振蕩器停振，X1D的輸出端8腳為低電平，VQ1截止，結束向主叫電話發送信號，使本制作處于待機狀態。設置由R9、C8和X1E組成的定時電路是為了給振蕩電路設定一段工作時間，因振蕩信號經過極性轉換電路傳送到外線，而另一部分信號由R1限流，C1、C2耦合，VD1整流，C4濾波后，為整機提供了電源電壓，若無定時電路，會造成振蕩電路一直不斷振蕩，而無法關機。電路中VD9、VD10是為了保證無振鈴信號時，VQ1能可靠截止而設置。

元器件選擇：U1為光電耦合器4N25；X1A～X1F為六施密特觸發器CD40106。VD1、VD2為耐壓200V以上的橋堆，若無，也可用二極管1N4007組合代替。電阻可采用(1／8)W普通碳膜電阻。電解電容的耐壓為16V，C1、C6可選用耐壓為160V以上的滌綸電容。電路中各元件的參數如原理圖所示，對元器件無特別要求。

?
