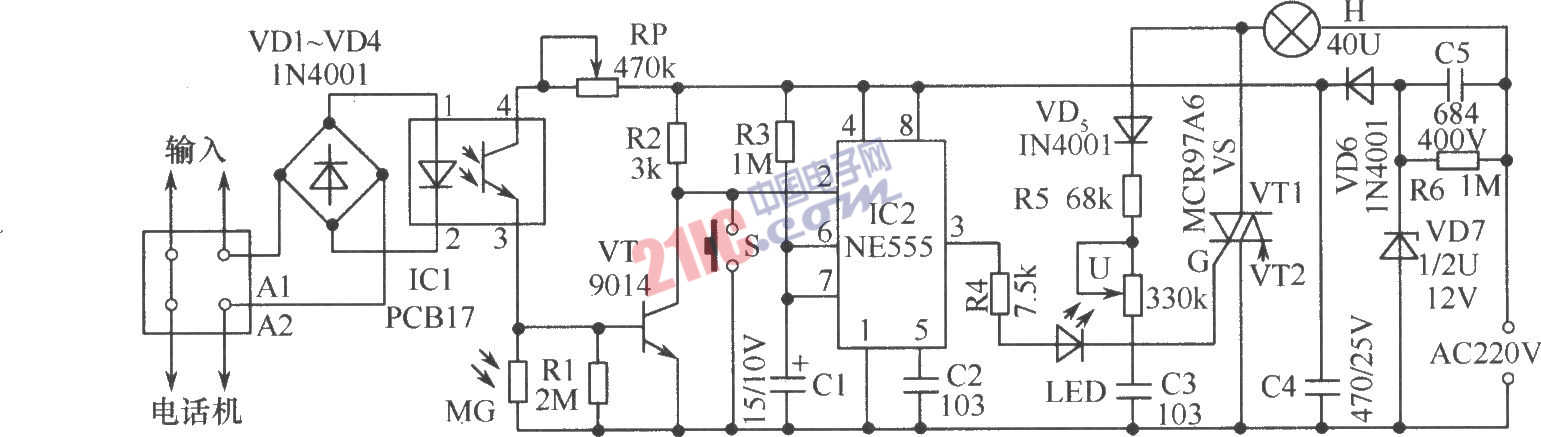

如圖所示的電話臺燈，當夜間響鈴或摘機時燈會自動點亮，掛機后延時45s燈自行熄滅。平時可作一般調光臺燈使用，不用燈開關。作延時燈使用時，只要按一下延時輕觸按鈕，該燈會延時45s后自行熄滅。該電路集多種用途于一體，主要由光電耦合電路、光控電路，負脈沖產生電路、單穩態觸發電路、晶閘管開關電路及電源電路組成。圖中，IC1選用4腳PC817型號；IC2選用NE555等同類型時基集成電路。VT最好選用9014、3DK4等開關管；VS選用1A、600V～800V雙向晶閘管，如97A6、97A8等型號；穩壓管為1/2W 12V如2CW60等。MG選用亮阻小于1kΩ的MG45等型號。C5最好選用CBB聚炳烯電容，耐壓400V以上。H用25W或45W燈泡。

?

?
