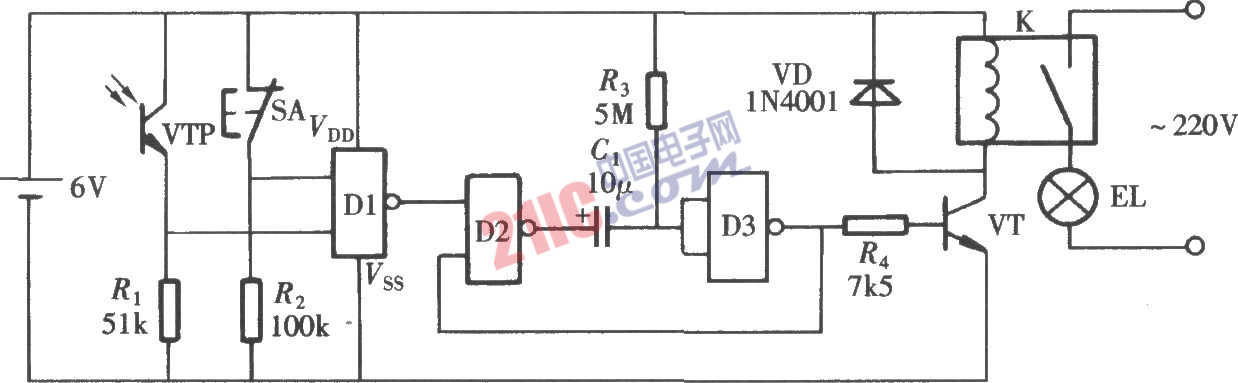

門控照明燈是用門的開關來控制燈的開與關的，白天由于光控作用不能將燈打開。夜晚，只要打開門，同時也自動將燈打開，延時一段時間后自動關閉，電路組成如圖所示。電路由一只四-二輸入端或非門CD4001組成，其中門Dl組成光控和觸發電路，門D2、D3與R3、C1組成單穩態觸發器，起延時關閉作用。晶體管VT和繼電器K作為電燈EL的開關控制電路。光敏晶體管VTP起光控作用。

?

?
