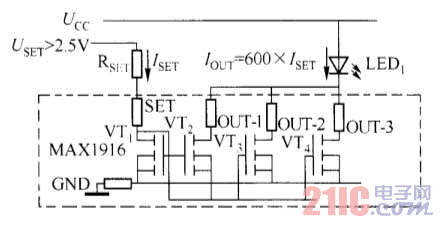

MAX1916的漏源電阻在整個溫度范圍內保證不高于50Ω，一個工作電流為2mA的GaAsP-LED保證正常工作所需要的最低電壓是UF＋1 00mV，2.7 V的輸入電壓能夠?qū)aAsP-LED工作電壓維持到2.7V。為了獲得更低的壓差和更高的輸出電流，可以將MAX1916的三路輸出并聯構成“鏡像系數”為600A／A的電流源。MAX1916輸出并聯電路如圖所示，并聯后的漏源電阻為50／3＝16.61Ω（最大值）。這種連接方式允許單個白光LED在3V供電時電流達到 20mA以上，以滿足目前便攜式移動電話等產品對背光源的要求。用于設置端電流的電壓源可以由帶載能力較強的主電源單獨提供，如在移動電話中，USET可以由射頻（RE）電路的低噪聲＋2.8V電源提供。如果直接曲單節鋰離子電池供電，則MAX1916適用于驅動正向電壓較低的GaAsP- LED，而對于正向電壓較高的白光InGaN- LED則需采用其他驅動方案。因?yàn)橛射囯x子電池供電時，隨著電池的放電，輸入電壓可能無法滿足白光LED所要求的偏置電壓。
