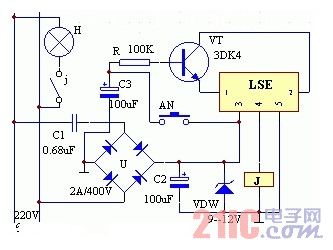

如圖，該裝置的電路工作原理如圖。當按鈕開關AN未撳下時，三極管VT無偏流而截止，此時VT的c--e極間電阻大于50K，故LSE的①、②腳間相當于開路，LSE的④腳輸出低電平，繼電器J呈釋放狀態。當撳下開關AN時，其電流通過AN迅速向電容器C3充電，在1秒鐘內已將電荷充滿，此時三極管VT導通，其極間電阻減小，故LSE開通，其④腳輸出高電平，繼電器J通電吸合，電燈H點亮。松開手后，C3中的電荷通過電阻R向VT放電，維持VT的導通。當C3中的電荷泄放完畢，VT截止，J自動釋放，H熄滅。其電燈H的點亮?xí)r間取決于R和C3的數值。按圖＊所示數值，經試驗其延時時間大約為1分30秒。
