一項常見的LED驅動器要求是：LED串電壓和輸入電壓的范圍是很寬并重疊的。事實上，有些設計師更喜歡將同一款LED驅動器電路用于多種不同的電池電源和多個不同的LED串。此類通用型配置需要以犧牲一些效率、組件成本和板極空間為代價，以換取設計的簡單性和產品的面市時間。

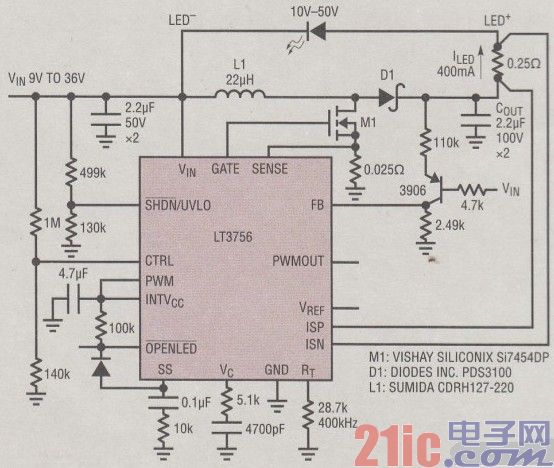

圖1中的降壓一升壓模式驅動器采用單個電感器。它可接受9V至36V的輸入，旨在以400mA的電流來驅動10V～50V的LED串。

?

?

電感器電流是輸入電流與LED串電流之和;峰值電感器電流等于峰值開關電流。在低于9V輸入的情況下，CTRL模擬調光功能將相應地減小LED電流，以使電感器電流處于受控狀態。UVL0功能電路在低于6VIN的情況下關斷LED。這里，COUT、Dl和MI能夠承受高達95V。
