光電電路延時電路

計數器延時控制的樓道照明燈電路

計數器延時控制的樓道照明燈電路
提問者：dsdfshf 地點：- 瀏覽次數：6895 提問時間：02-04 15:27
我有更好的答案
提 交
1條回答
lkjljljlj 02-06 23:51

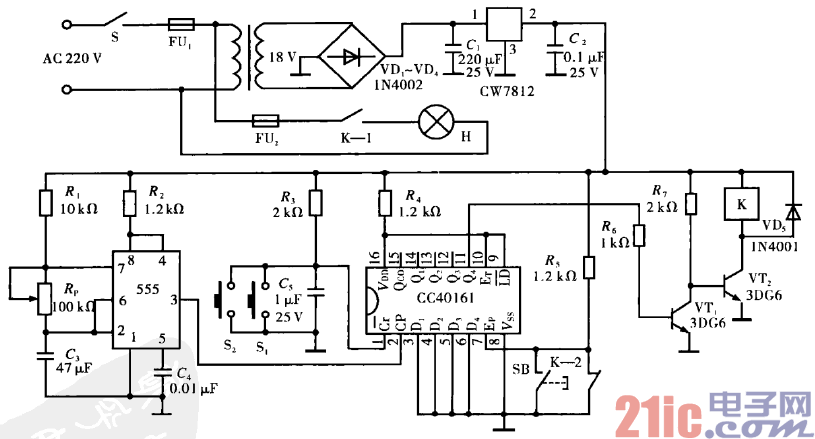

計數器延時控制的樓道照明燈電路


電路工作原理：當電路通電時，555時基振蕩器開始振蕩，

CC40161被R3、C5組成的積分電路清零，并進入計數狀態。繼電

器K得電吸合，K-1閉合，照明燈H點亮，同時K-2常閉觸點

斷開，C C40161的E，端變?yōu)楦唠娖健?/p>
