用昔通拉線開關控制的照明燈，若遇停電叫，難“區分是“開”還是“關”，

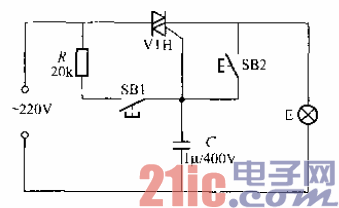

夜間再來電時往往會造成整夜照明而浪費電能。若采用蚓19所示電路來取代普通

拉線開關，就無此缺點，斷電后復電時電路會自鎖電燈不會被毫亮。

??? SB1為開燈按鈕，按一下SB1，晶閘管

VTH圓門板獲得觸發電流lni開通，燈F即被

點亮。雖然橙手后斷開J觸發回路，園晶閘管

導通后，第一陽極與門極間存在著漏電流，故

使電容器c有充放電流，此充放電流就作為

VTH的門極電流以維持WrH繼續保持嘩通

態，所以燈E依然點亮，需要關燈時，只要按

下關燈按釕ISB2，因S1垤將VTH的門極與第

二陽極相締路，VTH因失去觸發電流，當交

流電過零時即關斷，州E便熄滅。與此同時，電容C儲存電荷將通過電燈F泄

放。若交流電廂停電后復電，因VTH處于關斯狀志，電容（無允放電流涸過．

VTH不會被觸發導逋，從而實現停電自鎖。除非重新按下SB1，電燈F才會被

再次點亮。

??? VTH應視照明燈叻率而定，一般町刷HCR3AM型小型塑封理向品閘管(3Aj

600V)，在小加散熱板的情況下，負載功率（指電燈E功率）可達100W。若電燈

E功率大于100W，則VTH應加裝鋁質敞熱板。R町用RJ-1W金屬膜電阻器，(

最好采用耐壓400V的油浸紙介或集丙烯電
