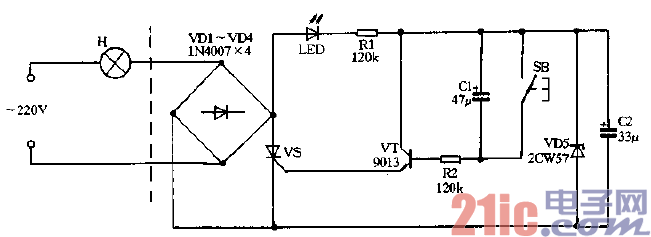

VDl～VD5、LED、Rl及C2組成簡單的橋式整流、降壓和穩壓電路，平時電容Cl和

C2都充滿了電荷，三極管VT截止，可控硅vs因得不到觸發電流而處于關斷狀態，此時

發光二極管LED發光指示控制器即本開關的位置，便于夜間尋找開關，燈泡H不發光。開

燈時，只要按壓一下開關SB，C2儲存電荷通過SB注入三極管VT的基極，VT導通，可

控硅vs因門極通過'VT的“e極獲得觸發電流而開通，燈泡H點亮發光。與此同時cl儲

存電荷通過SB迅速泄放，松開按鍵開關SB后，由于C2兩端9V電壓向Cl充電，CI的充

電電流維持了VT的繼續導通，所以vs仍能保持開通狀態，燈泡H仍然發光。當電容C1

充滿電荷后．VT就由導通態轉為截止態，vs失去了觸發電壓，當交流電過零時便關斷，

燈泡H熄滅。電路的延遲時間主要由R2與Cl的充電時間常數決定，此外VD5的穩壓值大

小、vs的觸發靈敏度高低咀及燈泡H的電功率等值對延遲時間也有影響。
