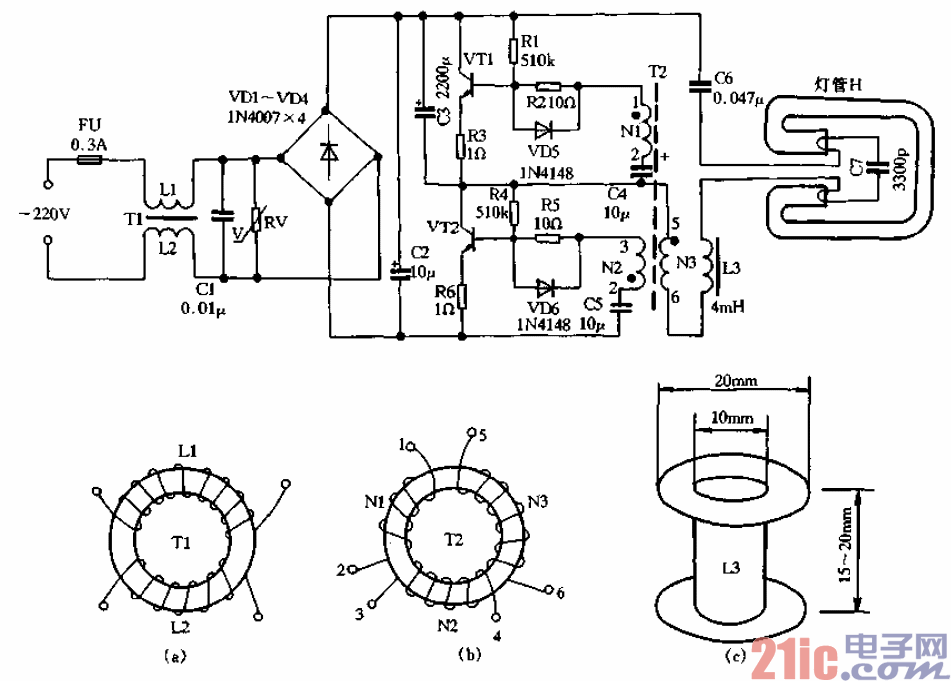

16W2D單端內啟動節能燈專用的電子鎮流器的電路見圖1-60所示，電路由射頻干擾濾

波器、氧化鋅壓敏電阻保護器、橋式整流器、高頻振蕩器、LC串聯輸出級等部分組成。

??? 射頻干擾濾波器由電感Ll、L2及電容Cl組成，同時電容Cl對電路的功率因素也有

一定的校正作用。RV為氧化鋅壓敏電阻器，當電網錯相或意外電壓增高，可迅速導通，使

快速熔斷絲FU熔斷，從而保護電子鎮流器與燈管不受損壞。

??? 橋式整流電路由VDI～VD4組成，然后經C2電容濾波。高頻振蕩器采用變壓器耦合自

激振蕩電路，在剛接通電源瞬間，雖然VTI與VT2回路電路參數完全相同，但由于元器件

的離散性，必然會使其中一只三極管優先導通，然后依靠變壓器T2的耦合作用，使另一只

三極管導通，而先導通的一只三極管則由導通態躍變?yōu)榻刂箲B(tài)。通過T2磁通的正反周期性

變化，使VTI、VT2輪流飽和導通與截止，很快建立振蕩。振蕩電路一旦被激發，高頻信

號則經過扼流圈L3和電容C7等組成的串聯電路，引起串聯諧振，于是在C7兩端產生很高

的諧振電壓，將燈H一次性啟動點燃。燈一旦被點燃，Lc串聯電路失諧，只要電路元件參

數選取適當，燈便可工作在正常的額定狀態。
