光電電路電話機振鈴電路

光控振鈴電路圖

光控振鈴電路圖
提問者：芯力波通 地點：- 瀏覽次數：6174 提問時間：07-14 13:55
我有更好的答案
提 交
1條回答
gua6338 07-24 00:50

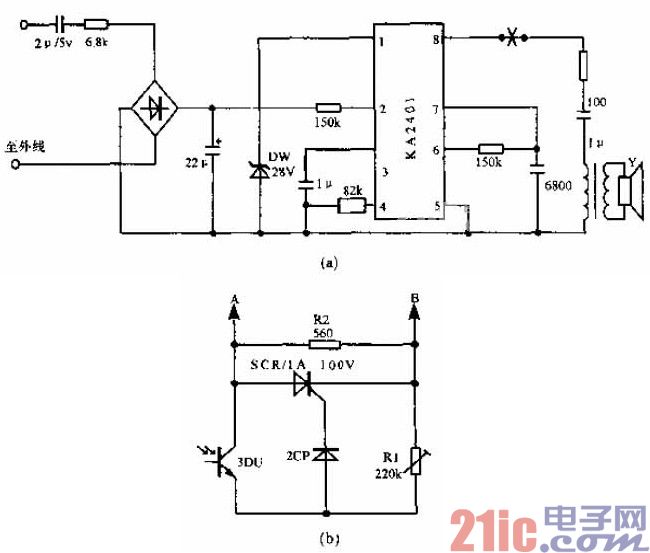

普通電話振鈴電路多采用KA2401及外圍元件構成，加裝光控制鈴時，只需在國(a)的“X”處接入國(b)所示的光控電路即可：外線有交流振鈴信號輸入時，KA2401的8腳輸出二音色振鈴信號，若是白天，光敏管3DU電阻較小，可控硅SCR導通，振鈴聲較大;若是夜間無光照，3DU阻值很(數兆歐)，振鈴信號只能通過R2衰減后通過，振鈴聲就小多了。
